Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | En el caso de los Estados miembros: |

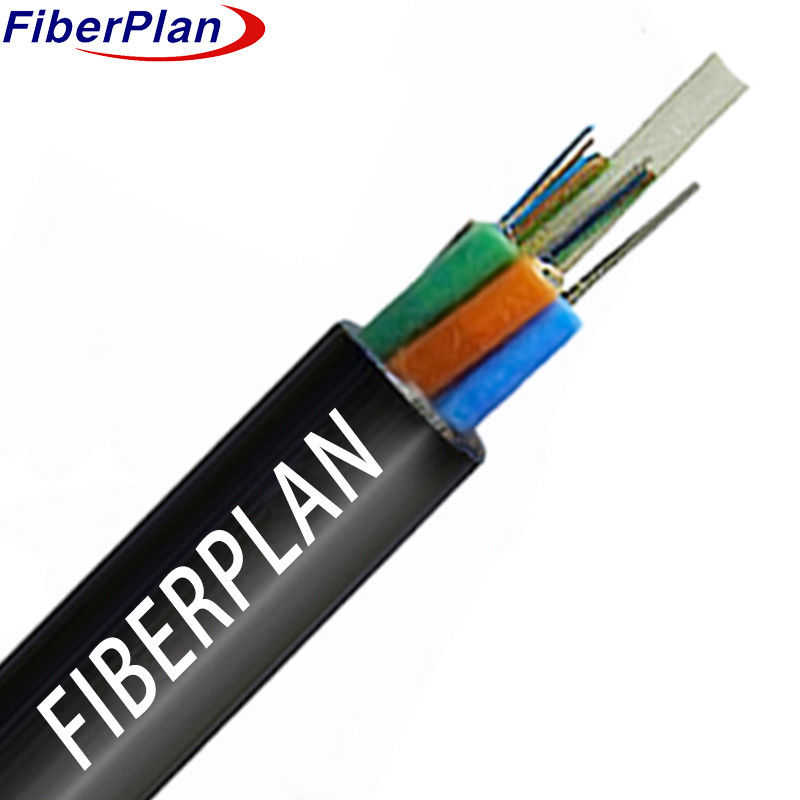

Para el exterior, no blindado, retardante de fuego de modo único/múltiples
Descripción
El arreglo consiste en colocar las fibras dentro de un tubo suelto de plástico de alto módulo, llenado con un tubo resistente al agua
Un componente esencial, el plástico reforzado con fibra (FRP, por sus siglas en inglés), sirve como la resistencia no metálica.
Alrededor de este miembro de la fuerza, los tubos y los rellenos se enlazan para formar un
Para protegerse contra la entrada de agua, el núcleo del cable está lleno de un
Por último, el cable se envuelve con una envoltura de PE, completando el montaje.
Aplicación
☆ Ideal para redes de distribución al aire libre.
☆ Muy adecuado para sistemas de transmisión de energía del tronco.
☆ Confiable para redes de acceso y redes locales en zonas con altas interferencias electromagnéticas.
Características
☆ Excelente rendimiento mecánico y de temperatura.
☆ tubo suelto de alta resistencia con resistencia a la hidrólisis.
☆ El compuesto de llenado de tubos especializado garantiza la protección de la fibra crítica.
☆ Resistencia y flexibilidad superiores al aplastamiento.
☆ Relleno completo del núcleo del cable con el compuesto de llenado del tubo.
Detalles de la estructura
| Especificación | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| No. de fibras | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| No. de los tubos | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| No. de la varilla de relleno | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diámetro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| espesor del tubo suelto | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diámetro exterior (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nombre espesor de la chaqueta (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Material de los tubos sueltos | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Color del tubo suelto | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar |
| Material del miembro de fuerza central | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diámetro del miembro de fuerza central | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Capa | - | - | - | - | - | PE (sólo para 96F-144F) | PE (sólo para 96F-144F) | PE (sólo para 96F-144F) |
| Material del bastón de relleno | El PP | El PP | El PP | El PP | El PP | - | - | - |
| Color de la varilla de relleno | Negro | Negro | Negro | Negro | Negro | - | - | - |
| Material del sistema de bloqueo de agua | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado |
| Material de la cubierta exterior | El PE | El PE | El PE | El PE | El PE | El PE | El PE | El PE |
| Color de la cubierta exterior | Negro | Negro | Negro | Negro | Negro | Negro | Negro |
Rendimiento mecánico y ambiental
| Propiedad | A largo plazo | A corto plazo |
|---|---|---|
| Resistencia a la tracción | Las demás: | Las demás: |
| Carga de aplastamiento | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | Se aplicarán las siguientes medidas: |
| Radius de flexión | Dinámica: 20D | Estático: 10D |
| Especificaciones de temperatura | Almacenamiento: -20°C a +70°C | Instalación: desde -10°C hasta +60°C |
Rendimiento de la fibra
| Estilo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás |
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 1 | 125 ± 1 | 125 ± 1 |
| Revestimiento No circular | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 7 | 242 ± 7 | 242 ± 7 |
