Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYFTY |

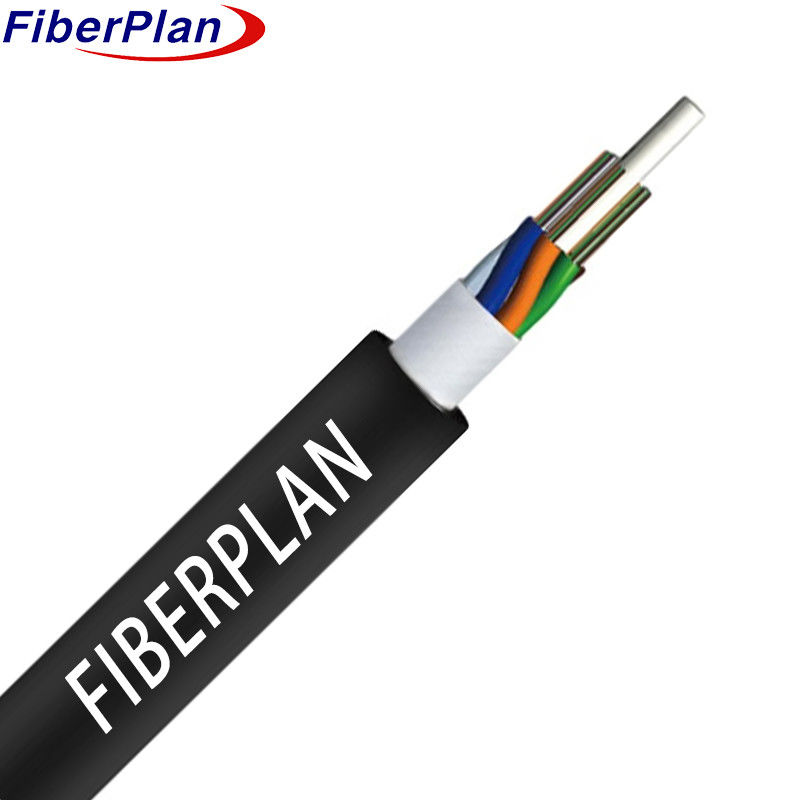

Cables de fibra óptica no blindados con cinta de bloqueo de agua
Descripción
Un grupo de fibras se encuentra dentro de un tubo flexible de plástico resistente, lleno de una sustancia
Dentro del núcleo, hay una pieza no metálica fuerte llamada Fibra de plástico reforzado (FRP).
Los tubos y los rellenos se retuercen alrededor de esta pieza de resistencia central para formar un núcleo redondo y apretado.
El núcleo se recubre con cinta resistente al agua y, finalmente, todo el cable se recubre con una envoltura de PE para
la protección.
Aplicación
1 Adecuado para distribución al aire libre.
2 Diseñado para sistemas de transmisión de energía del tronco.
3 Ideal para redes de acceso y redes locales en zonas con altas interferencias electromagnéticas.
Características
1 Exhibe una fuerte resistencia mecánica y maneja los cambios de temperatura de manera efectiva.
2 Cuenta con un tubo suelto de alta resistencia y resistente a la hidrólisis.
3 Utiliza un compuesto de llenado de tubo especializado para proporcionar una protección crucial para la fibra.
4 Demuestra resistencia al aplastamiento manteniendo su flexibilidad.
5 Utiliza un compuesto de llenado para el tubo suelto para garantizar una protección adicional.
Detalles de la estructura
| Número de fibras | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| No. de los tubos | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| No. de la barra de relleno | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diámetro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| espesor del tubo suelto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diámetro nominal de salida (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| N. espesor de la chaqueta (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | ||||
| Rodas de relleno | El material | El PP | El color | Negro | ||||
| Relleno del tubo | El material | Compuesto de llenado | ||||||
| Miembro de la fuerza central | El material | FRP | Diámetro | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144 F) | ||||||||
| Capa | PE (sólo para 96C-144C) | |||||||
| Sistema de bloqueo de agua | El material | cinta de bloqueo de agua | ||||||
| Cordón de desgarro | El tipo | 1110*2 | ||||||
| Capa exterior | El material | El MDPE | El color | Negro | ||||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A largo plazo (n) | Las demás: | ||||||
| A corto plazo | Las demás: | |||||||
| Carga de aplastamiento | Las condiciones de las emisiones a largo plazo (N/100 mm) | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | ||||||
| A corto plazo (N/100 mm) | Se aplicarán las siguientes medidas: | |||||||
| Radius de flexión | El valor de las emisiones de CO2 | 20D | ||||||
| El valor de las emisiones estáticas | 10D | |||||||
| Temperatura de almacenamiento | -20°C ≈ +70°C | |||||||
| Temperatura de instalación | -10°C+60°C | |||||||
Rendimiento de la fibra
| Estilo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | ||||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | ||||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.2 | 125± 02 | 125± 02 | ||||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
