Fibra óptica no blindada para exteriores con conducto de modo único o múltiple 2-144

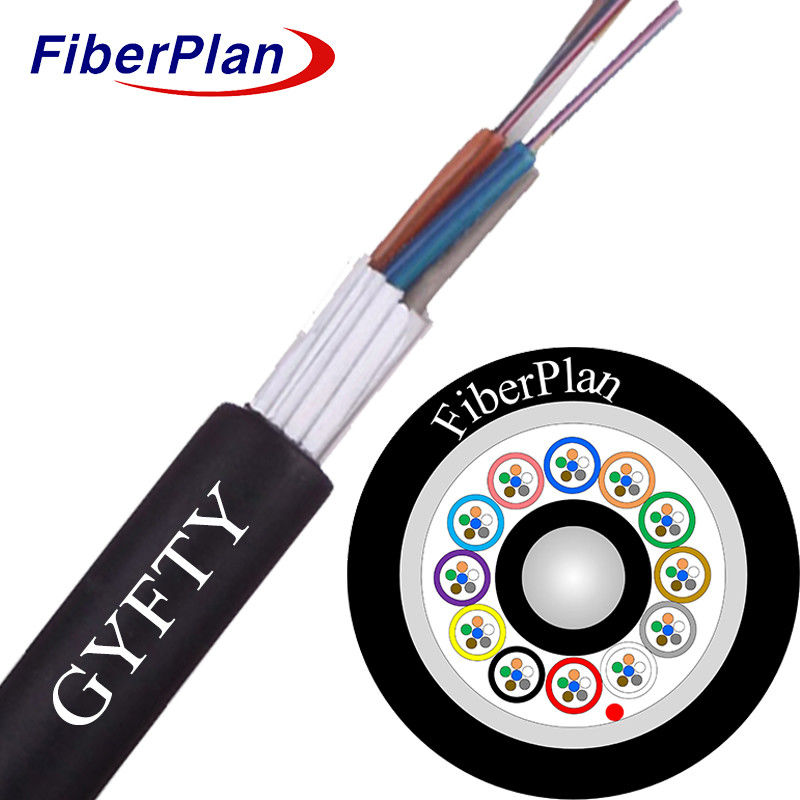

Cable GYFTY
Descripción
Las fibras se encuentran dentro de un tubo suelto de plástico de alto módulo, lleno de un compuesto resistente al agua.
el centro del núcleo se encuentra un plástico reforzado con fibra (FRP) envuelto en una capa de PE, que sirve como una resistencia no metálica
Alrededor de esto, los tubos y los rellenos se enlazan para formar un núcleo compacto y circular.
está revestido con una envoltura de PE para su protección.
Aplicación
1 Diseñado para distribución al aire libre: Diseñado para soportar y funcionar con fiabilidad en entornos al aire libre.
2 Adecuado para sistemas de transmisión de energía por tronco: ideal para una transmisión de energía eficiente a largas distancias.
3 Red de acceso en zonas con altas interferencias electromagnéticas: adecuada para redes locales en lugares con altos niveles de interferencia
El objetivo es garantizar una conectividad fiable a pesar de las condiciones difíciles.
Características
1 Excelente rendimiento mecánico y de temperatura.
2 tubo suelto resistente a la hidrólisis de alta resistencia.
3 Compuesto especializado de llenado de tubos para la protección de fibras críticas.
4 Combina resistencia al aplastamiento con flexibilidad.
5 Tanto el tubo suelto como el núcleo del cable se llenan para una protección integral.
Detalles de la estructura
No. de fibras | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
Número de tubos | 1 | 1 | 2 | 3 | 4 | 6 | 8 | 12 |
fibras por tubo | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
Rodas de llenado | 5 | 5 | 4 | 3 | 2 | 0 | 0 | 0 |
Diámetro del tubo (± 0,1 mm) |
1.55 | 1.55 | 1.55 | 1.55 | 1.55 | 1.55 | 1.55 | 1.55 |
espesor del tubo suelto (± 0,05 mm) |
0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
Diámetro exterior (± 0,5 mm) | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 6.7 | 8.8 |
espesor de la envolvente (± 0,1 mm) |
0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Tubo suelto | El material | PBT | El color | Espectro estándar | ||||
Miembro de la fuerza central | El material | FRP | Diámetro | 1.5 mm | ||||
Capa el material |
PE (sólo para 96F-144F) | |||||||
Sistema de bloqueo de agua | El material | Gel de llenado | ||||||
Capa exterior | El material | El PE | El color | Negro |
Rendimiento mecánico y ambiental
Resistencia a la tracción | A largo plazo (n) | 300N | ||||||
A corto plazo | Las demás: | |||||||
Carga de aplastamiento | A largo plazo | Las condiciones de ensayo | ||||||
A corto plazo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | |||||||
Radius de flexión | Dinámico | 20D | ||||||
Estático | 10D | |||||||
Temperatura de almacenamiento | -20°C ≈ +70°C | |||||||
Temperatura de instalación | -10°C+60°C |
Características de las fibras
Estilo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | ||||
Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | ||||
Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 1 | 125 ± 1 | 125 ± 1 | ||||
Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 7 | 242 ± 7 | 242 ± 7 |
