Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYTS |
Cables ópticos de fibra óptica de tubos múltiples confiables para entornos adversos
Descripción
El cable protege tanto las fibras monomodo como las multimodo dentro de un tubo robusto y resistente al agua
El refuerzo está provisto por un alambre de acero, con recubrimiento de polietileno para mayor
El cable se coloca meticulosamente dentro de un núcleo compacto con tubos y rellenos.
Una envolvente de PE protege todo el núcleo, garantizando una calidad superior
confiabilidad y defensa contra elementos externos.
Aplicación
1 Resiliencia al aire libre: Específicamente diseñado para uso al aire libre, garantizando un rendimiento confiable en condiciones diversas y
condiciones climáticas difíciles al aire libre.
2 Instalación versátil: opciones de despliegue flexibles para instalaciones aéreas o de tuberías, que pueden adaptarse a diversas condiciones.
necesidades de instalación con soluciones adaptables.
3 Adaptabilidad de la comunicación: admite la transferencia de datos sin interrupciones tanto para transmisiones de larga distancia como para transmisiones locales
Las redes de área, que se adaptan a diversas configuraciones de comunicación a través de diferentes distancias.
Características
1 Rendimiento adaptable: garantiza un funcionamiento constante a través de diversas temperaturas y tensiones mecánicas,
garantizar la fiabilidad en diversos entornos.
2 Construcción robusta: Los tubos sueltos resistentes a la hidrólisis y de alta resistencia aseguran la durabilidad, incluso en condiciones húmedas.
3 Protección de las fibras: Hay compuestos especiales dentro de los tubos que protegen las fibras cerradas de posibles daños.
4 Equilibrio de resistencia y flexibilidad: equilibra la resistencia al aplastamiento, la flexibilidad y la protección UV de la envoltura de PE,
garantizar la durabilidad frente a las presiones externas.
5 Diseño hermético: utiliza medidas como un miembro de resistencia central de alambre de acero, llenando compuestos dentro de los tubos
y núcleo de cable, y una capa PSP, manteniendo la integridad hermética y mejorando la resistencia a la humedad.

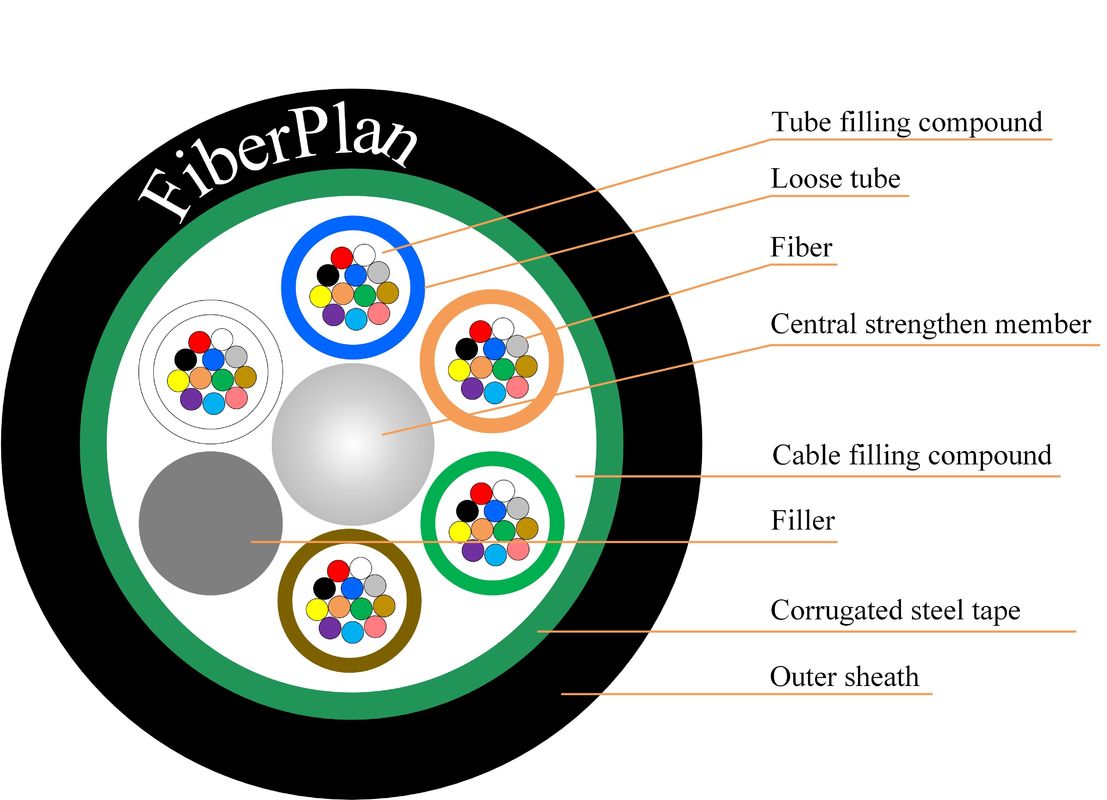

Detalles de la construcción del cable
| Número de fibras | 2~144 núcleos | |||||||
| Barrera de humedad | Sistema de bloqueo de agua | |||||||
| Miembro de la fuerza central | El material | Cables de acero/FRP/FRP con cubierta de PE | ||||||
| tamaño | 1.5 mm ~ 2.0 mm | |||||||
| Tubo suelto | el material | PBT | ||||||
| Diámetro | F2.2 (exterior/interior) | |||||||
| Envasado de tubos | Compuesto de llenado de tubos | |||||||
| Armaduras | El material | Cintas de acero corrugado | ||||||
| Cubierta exterior | el material | PE,HDPE | ||||||
| Diámetro | 9.0 ± 0,1 mm | |||||||
Color de las fibras
|
Número de núcleos de fibra 8 porel tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| El azul | Naranja | El verde | Marrón | Cinza | Blanco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| El rojo | Negro | Amarillo | Violeta | Color rosa | Agua | |
| El color 13~24 se marcará con un trazador negro. Para el color negro no es necesario el trazador negro marcado, usará el color natural en su lugar. | ||||||
Características mecánicas del cable
| el núcleo | Diámetro del cable | peso | |||||
| 2 núcleos a 60 núcleos | 10.0 ± 0,2 mm | 115 ± 2 kg/km | |||||
| 72 núcleos | 10.4 ± 0,2 mm | Se aplicarán las siguientes medidas: | |||||
| 96 núcleos | 12.4 ± 0,3 mm | Se aplicarán las siguientes medidas: | |||||
| 144 núcleos | 14.4 ± 0,4 mm | Se aplicarán las siguientes medidas: | |||||
| Radius de curvatura mínimo (mm) | A largo plazo | 10D | |||||
| Min Doblaje Radio (mm) |
A corto plazo | 20D | |||||
| Min permitido La resistencia a la tracción ((N) |
A largo plazo | 600 | |||||
| Min permitido La resistencia a la tracción ((N) |
A corto plazo | 1500 | |||||
| Carga de aplastamiento (N/100 mm) | A largo plazo | 300 | |||||
| Carga de aplastamiento (N/100 mm) | a corto plazo | 1000 | |||||
| Operación temperatura (°C) |
-40 ~ +70 | ||||||
| Instalación temperatura (°C) |
-20 ~ +60 | ||||||
Características de las fibras
| Estilo de fibra | Unidad | En el caso de los G652 |
En el caso de los G652D |
En el caso de los 50/125 |
En el caso de los 62.5/125 |
En el caso de los Se trata de un sistema de control de las emisiones de gases. |
|
| condición | nm | 1310 y 1550 | 1310 y 1550 | Las demás | Las demás | Las demás | |
| Atenuación | No se aplican los requisitos siguientes: | No más | No más | No más | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 y 0.23 | 0.34 y 0.22 | 3.0/1.0 | - ¿Por qué no? | - ¿Por qué no? | |||
| Depresión | 1550 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 18 años | - ¿Por qué no? | - ¿Por qué no? | Depresión |
| 1625 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 22 años | - ¿Por qué no? | - ¿Por qué no? | ||
| Ancho de banda | 850 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥400 | ¥160 | Ancho de banda |
| 1300 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥800 | ₹ 500 | ||
| longitud de onda de dispersión cero | nm | 1300 a 1324 | ¥1302, ≤ 1322 |
- ¿Por qué no? | - ¿Por qué no? | ¥ 1295, ≤ 1320 |
|
| Pendiente de depresión cero | nm | ≤ 0092 | ≤ 0091 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| PMD Fibra individual máxima | ≤ 02 | ≤ 02 | - ¿Por qué no? | - ¿Por qué no? | ≤ 011 | ||
| Valor del enlace de diseño del PMD | ¿ Qué pasa?2* km) | ≤ 012 | ≤ 008 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| longitud de onda de corte de fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Sutoff de cable longitud de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| DEFM | 1310 nm | ¿Qué quieres decir? | 9.2±0.2 | 9.2±0.2 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| 1550 nm | ¿Qué quieres decir? | 10.4±0.6 | 10.4±0.6 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Apertura numérica (NA) | - ¿Por qué no? | - ¿Por qué no? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Paso (medio de la dirección bidireccional) la medición) |
Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irregularidades en la fibra longitud y punto |
Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuidad | |||||||
| Distribución de la diferencia el coeficiente |
No se aplican los requisitos siguientes: | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformidad de atenuación | No se aplican los requisitos siguientes: | ≤ 001 | ≤ 001 | ||||
| Diámetro del núcleo | ¿Qué quieres decir? | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diámetro del revestimiento | ¿Qué quieres decir? | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Revestimiento/cafincha error concéntrico |
¿Qué quieres decir? | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | |
| Revestimiento no circular | % | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | |
| Error de conentricidad del núcleo/revestimiento | ¿Qué quieres decir? | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayo de curva | ¿Qué quieres decir? | ≤ 4 años | ≤ 4 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
