Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYFTY53 |

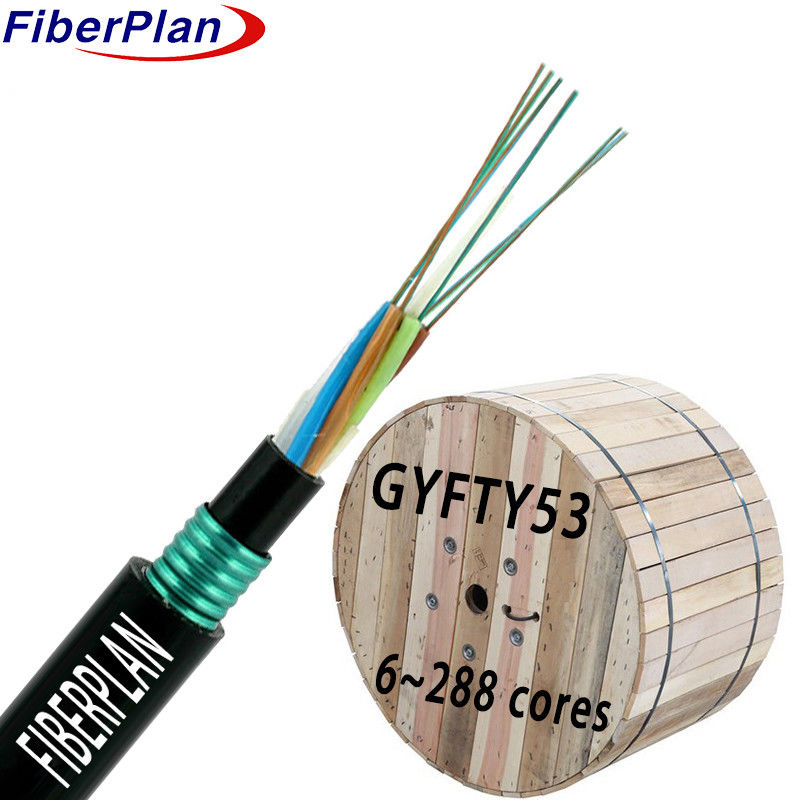

GYFTY53 Cable de enterramiento directo para uso al aire libre con protección contra roedores
Descripción
Las fibras ópticas están encerradas en un tubo de plástico de alta resistencia lleno de un compuesto impermeable.
plástico reforzado con fibra (FRP) actúa como un elemento de resistencia dieléctrica, potencialmente recubierto en polietileno para cables
Alrededor de este núcleo, los tubos y los rellenos están dispuestos de manera compleja, formando una circular compacta
Para protegerse de la penetración de agua, el núcleo del cable está protegido por una cinta de bloqueo de agua y un delgado interior de PE
Por último, una capa de PSP se aplica longitudinalmente sobre la vaina interior, completando el cable con una vaina exterior de PE.
Envase para mayor protección.
Aplicación
1 Adaptado para la distribución al aire libre y aplicaciones de entierro directo, garantizando un rendimiento robusto en situaciones de
condiciones exteriores.
2 Específicamente diseñado para sistemas de transmisión de energía por tronco, ofreciendo eficiencia y fiabilidad en amplios
las configuraciones de red.
3 Ideal para el acceso y las redes locales en entornos de alta interferencia electromagnética, minimizando la señal
las interrupciones de la comunicación estable.
Características
1 Fuertes prestaciones mecánicas y de temperatura: sobresale en soportar diversas temperaturas y condiciones mecánicas
la tensión, garantizando un funcionamiento constante.
2 Tubos sueltos resistentes a la hidrólisis de alta resistencia: Este tubo está especialmente diseñado para resistir a las condiciones de humedad
la degradación, garantizando la durabilidad incluso en ambientes húmedos.
3 Compuesto especial de llenado de tubos: Protege las delicadas fibras, asegurando su longevidad y su óptima funcionalidad.
4 Resistencia al aplastamiento equilibrada con flexibilidad: el cable logra un equilibrio entre ser resistente al aplastamiento mientras
También es lo suficientemente flexible para instalaciones versátiles.
5 Relleno completo del tubo suelto y del núcleo del cable con compuesto de llenado: se llena cada centímetro del tubo y del núcleo
con el compuesto protector, mejorando la robustez general.
6 Capa de PSP que mejora la resistencia a la humedad: una capa de polietileno tereftalato actúa como un escudo adicional contra la humedad
la humedad, mejorando la resistencia del cable frente a condiciones húmedas.
Detalles de la estructura
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de llenado | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diámetro del tubo suelto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro interno de la funda (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diámetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| espesor del diámetro de salida (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Relleno del tubo | El material | Compuesto de llenado | |||||
| Miembro de la fuerza central | El material | FRP | Diámetro | 2.0 mm | |||
| Sistema de bloqueo de agua | El material | Cintas antiaguas / Gel de llenado | |||||
| Cordón de desgarro | Cuánto tiempo | 2 piezas | El color | Blanco | |||
| Cubierta interior | El material | El PE | El color | Negro | |||
| Las armaduras | El material | Cintas de acero corrugado | |||||
| Cubierta exterior | El material | El PE | El color | Negro | |||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A largo plazo (n) | No más de 1000 N | |||||
| A corto plazo | 3 000 N | ||||||
| Carga de aplastamiento | A largo plazo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
