Cable de fribra óptica al aire libre
>
|
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | Las unidades de control de velocidad (ASU) (Mini ADSS) |

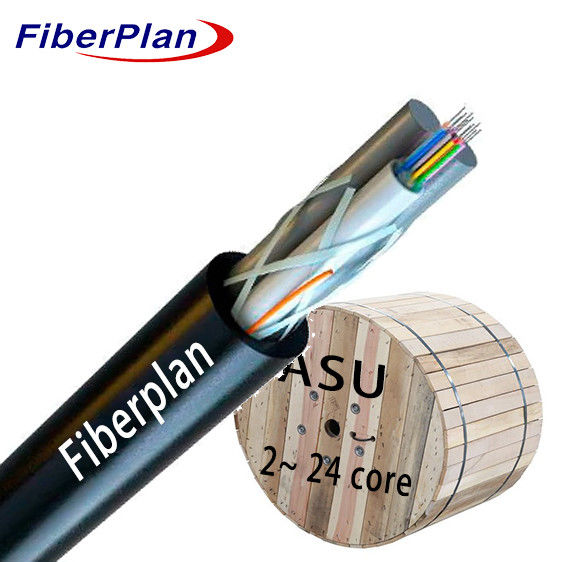

Cables de fibra óptica de aire libre de cubierta única
Descripción
Este cable de fibra óptica ASU se destaca como una solución muy buscada dentro de las redes ópticas FTTH, principalmente para
El sistema de cable de fibra óptica de tipo G.652D, garantiza una alta calidad de transmisión de la luz, así como una alta calidad de transmisión de la luz.
Su diseño no es sólo para divertirse, sino también para mejorar la calidad de los datos.
En la actualidad, la tecnología de la información y la comunicación (ICT) se ha convertido en una herramienta de innovación y desarrollo.
El sistema de cableado de fibra óptica SM no es un sistema de cableado de fibra óptica SM, pero es un sistema de cableado de fibra óptica SM.
Además, incorpora dos componentes especialmente diseñados que simulan el movimiento de las piezas.
El objetivo de este proyecto es reforzar el anclaje y la suspensión de la cuerda, amplificando su resistencia y estabilidad dentro de la intrincada red.
Configuración del orc.
Aplicación
1 Adaptación a la distribución al aire libre: adaptado para su uso en entornos al aire libre, indicando resistencia y
la idoneidad para diversas condiciones climáticas y factores externos.
3 Compatibilidad con la transmisión de energía por trunk: capaz de manejar las demandas de la transmisión de energía por trunk
Los sistemas, que sugieren robustez y eficiencia en la gestión de las transmisiones de alta potencia en
las redes.
4 Alta adaptabilidad a las interferencias electromagnéticas: adecuado para el acceso y las redes locales en lugares con altas
Las interferencias electromagnéticas, que implican la capacidad de minimizar la susceptibilidad a las interferencias y mantener
comunicación estable incluso en ambientes electromagnéticos difíciles.
Características
1 Robusto rendimiento mecánico y de temperatura: funcionalidad fiable en todos los rangos de temperatura y
niveles de esfuerzo mecánico para un funcionamiento constante.
2 Tubos sueltos resistentes a la hidrólisis de alta resistencia: estructura de tubo resistente a la hidrólisis, que garantiza
longevidad incluso en condiciones de humedad 3Especializado.
3 Protección de las fibras: protecciones compuestas de llenado de tubos dedicadas a las fibras, que garantizan una protección esencial para su
la longevidad.
4 Resistencia al aplastamiento y flexibilidad: resistencia a la presión equilibrada con flexibilidad, ideal para instalaciones versátiles.
5 Compuesto de llenado de tubos sueltos: mejora las cualidades protectoras del tubo suelto, fortaleciendo el cable contra
factores ambientales.
6 100% de llenado del núcleo del cable: el llenado completo del núcleo del cable garantiza una protección integral, salvaguardando la
En la actualidad, el mercado de la energía es un sector en el que el consumo de electricidad es muy importante.
Detalles de la construcción del cable
| Número de fibras | 2-12 núcleos | |||||||
| Barrera de humedad | Cintas de bloqueo de agua | |||||||
| Los elementos del tubo suelto y del relleno | el material | PBT | ||||||
| Diámetro | 2.2mmF±0.1 mm | |||||||
| Miembro de la fuerza central | el material | FRP | ||||||
| tamaño | 2.0 mm±0.2 mm | |||||||
| El tiempo | Entre 50 y 150 m | |||||||
| Diámetro total del cable | 8.0 mm±0.5 mm | |||||||
| Tubo suelto | el material | PBT | ||||||
| Diámetro | F2.2 (exterior/interior) | |||||||
| Cubierta exterior | el material | El PE | ||||||
| Diámetro | 1.8 ± 0,2 mm | |||||||
| Peso del cable por km | 60 kg/km | |||||||
Color de las fibras
|
Número de fibras 12 núcleos por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| El azul | Naranja | El verde | Marrón | Cinza | Blanco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| El rojo | Negro | Amarillo | Violeta | Color rosa | Agua | |
| El color 13 ~ 24 se marcará con un trazador negro. Para el color negro no se necesita un trazador negro marcado, se utilizará el color natural en su lugar. | ||||||
Características mecánicas del cable
| Las partidas | Descripción | ||||||
| Temperatura de la instalación ((°C) | -15 ~ +60 | ||||||
| Temperatura de funcionamiento (°C) | -40 ~ +70 | ||||||
| Radius de flexión mínimo (mm) | A largo plazo | 10D | |||||
| a corto plazo | 20D | ||||||
| La resistencia a la tracción permitida ((N) | A largo plazo | 600 | |||||
| a corto plazo | 1500 | ||||||
| Carga de aplastamiento ((N/100 mm) | A largo plazo | 300 | |||||
| a corto plazo | 1000 | ||||||
Características de las fibras
| Estilo de fibra | Unidad | En el caso de los G652 |
En el caso de los G652D |
En el caso de los 50/125 |
En el caso de los 62.5/125 |
En el caso de los Se trata de un sistema de control de las emisiones de gases. |
|
| condición | nm | 1310 y 1550 | 1310 y 1550 | Las demás | Las demás | Las demás | |
| Atenuación | No se aplican los requisitos siguientes: | No más | No más | No más | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 y 0.23 | 0.34 y 0.22 | 3.0/1.0 | - ¿Por qué no? | - ¿Por qué no? | |||
| Depresión | 1550 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 18 años | - ¿Por qué no? | - ¿Por qué no? | Depresión |
| 1625 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 22 años | - ¿Por qué no? | - ¿Por qué no? | ||
| Ancho de banda | 850 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥400 | ¥160 | Ancho de banda |
| 1300 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥800 | ₹ 500 | ||
| longitud de onda de dispersión cero | nm | 1300 a 1324 | ¥1302, ≤ 1322 |
- ¿Por qué no? | - ¿Por qué no? | ¥ 1295, ≤ 1320 |
|
| Pendiente de depresión cero | nm | ≤ 0092 | ≤ 0091 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| PMD Fibra individual máxima | ≤ 02 | ≤ 02 | - ¿Por qué no? | - ¿Por qué no? | ≤ 011 | ||
| Valor del enlace de diseño del PMD | ¿Qué es eso? m) el |
≤ 012 | ≤ 008 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| longitud de onda de corte de fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Sutoff de cable longitud de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| DEFM | 1310 nm | ¿Qué quieres decir? | 9.2±0.3 | 9.2±0.3 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| 1550 nm | ¿Qué quieres decir? | 10.4±0.5 | 10.4±0.5 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Número Apertura (NA) |
- ¿Por qué no? | - ¿Por qué no? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Paso (medio de la dirección bidireccional) la medición) |
Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irregularidades en la fibra longitud y punto |
Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuidad | |||||||
| Distribución de la diferencia el coeficiente |
No se aplican los requisitos siguientes: | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformidad de atenuación | No se aplican los requisitos siguientes: | ≤ 001 | ≤ 001 | ||||
| Diámetro del núcleo | ¿Qué quieres decir? | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diámetro del revestimiento | ¿Qué quieres decir? | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Revestimiento/cafincha error concéntrico |
¿Qué quieres decir? | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | |
| Revestimiento no circular | % | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | |
| Error de conentricidad del núcleo/revestimiento | ¿Qué quieres decir? | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayo de curva | ¿Qué quieres decir? | ≤ 4 años | ≤ 4 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
