Todo el cable dieléctrico autoportante
>
|
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | ADSS |

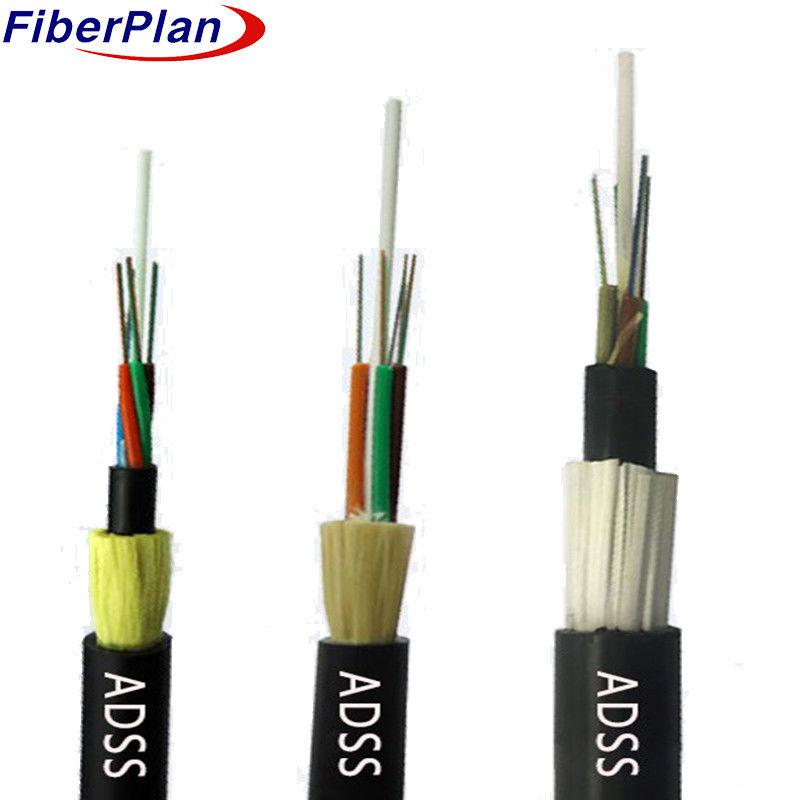

Cables de fibra óptica ADSS de doble envoltura de alto rendimiento
Descripción
La estructura del cable de fibra óptica ADSS emplea un diseño de capas de tubo sueltas, que contiene fibras de 250 μm
Esta configuración, junto con un tubo no metálico
el núcleo central de refuerzo (FRP), crea un núcleo de cable compacto, reforzado con un ungüento de bloqueo de agua
Una envoltura interna de polietileno (PE) se extruye sobre el núcleo del cable, reforzada con aramida para
Este diseño es adaptable a diversos tipos de materiales, incluidos los materiales de construcción y de construcción.
En el caso de las líneas de 10 kV y 35 kV, la cubierta de PE es suficiente; sin embargo, para las líneas de 110 kV, la cubierta de PE es suficiente.
En el caso de las líneas de 220 kV, los cálculos de la distribución del campo eléctrico dictan la colocación de los puntos de suspensión, lo que requiere una
La cantidad de fibra de aramida y el proceso de fijación se ajustan finamente para satisfacer diferentes
las peticiones.
Aplicación
1 Diseño del cable ADSS adaptado a las condiciones de las líneas aéreas.
2 envolvente exterior PE para líneas de menos de 110 kV; envolvente AT para líneas de más de 110 kV.
3 Cantidad de aramida y enmarcado diseñado para diversas demandas de span.
4 Consideraciones estratégicas para un rendimiento óptimo del cable.
Características
1 Capacidad de instalación en tiempo real sin interrupción de alimentación.
2 Diseño ligero y compacto para reducir al mínimo la carga del hielo y el viento.
3 Longevidad: diseñado para una vida útil de 30 años.
4 Alta resistencia a la tracción y rendimiento a temperaturas.
Parámetros de diseño nominales
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Rodas de relleno | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diámetro nominal del tubo (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro nominal (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Resistencia a la tracción máxima | 4 000 N | ||||||
| Carga máxima de aplastamiento | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | ||||||
| Radius de flexión mínimo | 10D | ||||||
| Duración del tramo | 100 metros - 500 metros | ||||||
| Material de la cubierta exterior | El PE | ||||||
| Rango de temperatura | -20 °C ~ 70 °C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
