Todo el cable dieléctrico autoportante
>
|
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | ADSS |

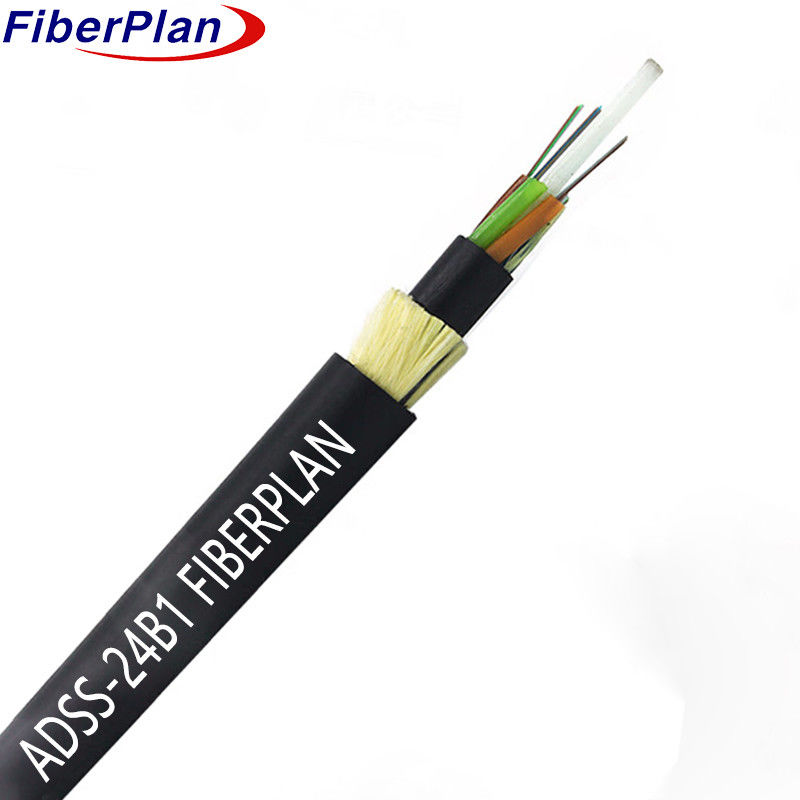

Cables de refuerzo de fibra de aramida de doble envoltura ADSS
Descripción
El cable ADSS emplea un diseño de tubo suelto con hebras, fibras de alojamiento dentro de tubos de plástico de alto módulo
Estos tubos, junto con los rellenos, están envueltos alrededor de un material no metálico
el miembro de resistencia central (FRP) para formar un núcleo de cable circular apretado, que luego se llena con compuesto para
se aplica una fina envoltura interna de PE sobre el núcleo, seguida de una capa de hilos de aramida para
Por último, el cable está acabado con una envoltura exterior PE o AT para una protección adicional e interior.
- ¿Qué es eso?
Aplicación
1 El diseño de los cables ADSS se adapta a las características específicas de las líneas aéreas.
2 envolvente exterior PE para líneas de menos de 110 kV; envolvente AT para líneas de más de 110 kV.
3 La aramida y el enrejado adaptados se adaptan a diversos requisitos de envergadura.
Características
1 Instalación no perturbadora sin cortes de energía.
2 Ligero y pequeño para aliviar las cargas del hielo, el viento, la torre y el respaldo.
3 30 años de vida esperada.
4 Excelente resistencia a la tracción y rendimiento a temperatura.
Parámetros de diseño nominales
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Rodas de relleno | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diámetro nominal del tubo (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro nominal (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Resistencia a la tracción máxima | 4 000 N | ||||||
| Carga máxima de aplastamiento | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | ||||||
| Radius de flexión mínimo | 10D | ||||||
| Duración del tramo | 100 metros - 500 metros | ||||||
| Material de la cubierta exterior | El PE | ||||||
| Rango de temperatura | -20 °C ~ 70 °C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 5 | 242 ± 5 | 242 ± 5 | |||
