Todo el cable dieléctrico autoportante
>
|
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | ADSS |

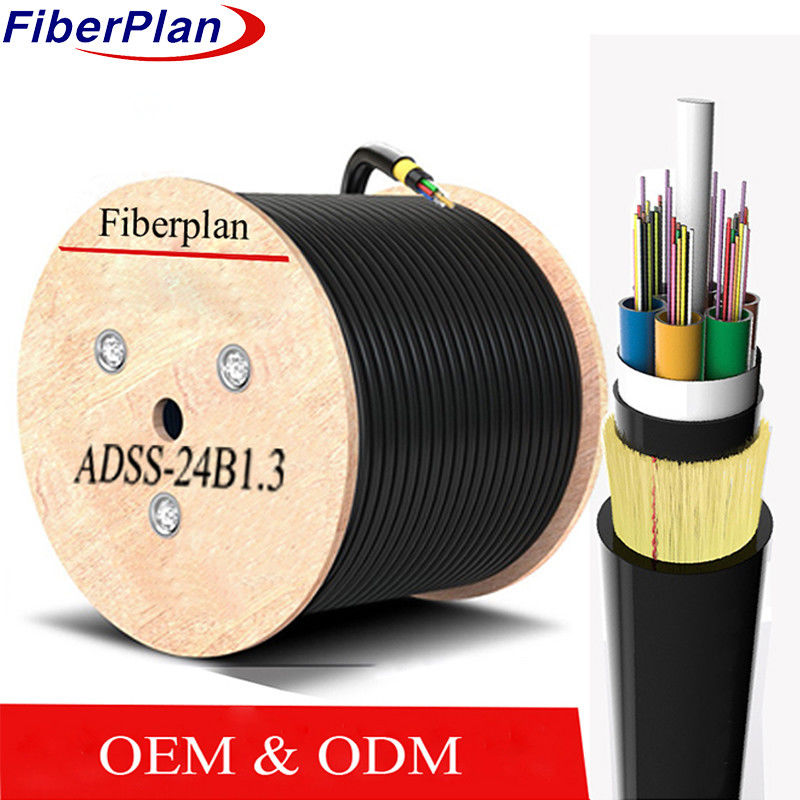

Cable ADSS G652d de un solo modo de modo múltiple de doble chaqueta
Descripción
El cable ADSS sigue un diseño de tramos de tubo suelto con tubos de plástico de alto módulo que alojan las fibras
Estos tubos y rellenos envuelven un elemento de resistencia central no metálico,
Este núcleo, una vez lleno, recibe una delgada envoltura interna de PE.
se encuentran atascadas para aumentar su resistencia antes de aplicar la envoltura exterior final PE o AT.
Aplicación
1 El diseño del cable ADSS adaptado refleja las condiciones de las líneas eléctricas aéreas.
2 envolvente exterior PE para líneas de menos de 110 kV; envolvente exterior AT para líneas de 110 kV y más.
3 La cantidad específica de aramida y el método de ensamblaje cumplen con requisitos variados.
4 El diseño de cables personalizados tiene en cuenta las diversas necesidades de las líneas eléctricas.
Características
1 Instalación no perturbadora, sin necesidad de apagado de energía.
2 El peso ligero y el pequeño diámetro reducen al mínimo la carga sobre las torres y los soportes.
La vida útil de 30 años garantiza una fiabilidad a largo plazo.
4 Excelente resistencia a la tracción y resistencia a las temperaturas.
Parámetros de diseño nominales
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Rodas de relleno | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diámetro nominal del tubo (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro nominal (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Resistencia a la tracción máxima | 4 000 N | ||||||
| Carga máxima de aplastamiento | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | ||||||
| Radius de flexión mínimo | 10D | ||||||
| Duración del tramo | 50 m ~ 500 m | ||||||
| Material de la cubierta exterior | El PE | ||||||
| Rango de temperatura | -20 °C ~ 70 °C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 4 | 242 ± 4 | 242 ± 4 | |||
