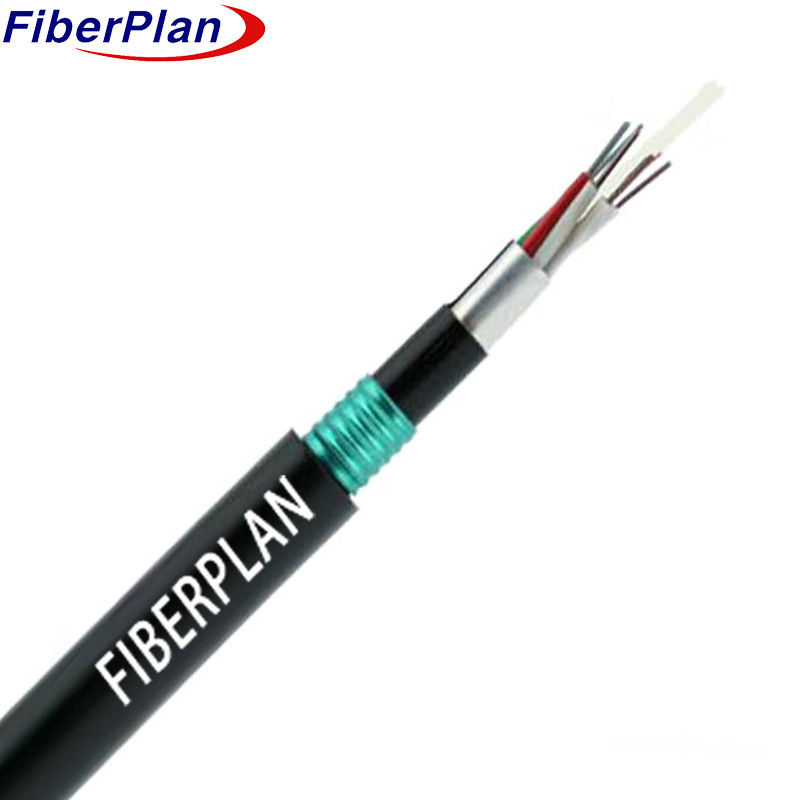

Cable blindado exterior de alto módulo tubo suelto de plástico GYFTA53
Descripción
Las fibras de 250 μm están alojadas en un tubo suelto de plástico de alto módulo lleno de un compuesto resistente al agua.
Un núcleo de FRP no metálico sirve como el elemento de resistencia central, alrededor del cual se encuentran los tubos y los rellenos
Una capa de APL protege el núcleo del agua, seguido de un PE delgado
El hilo de Kevlar mejora la resistencia a la tracción, está cubierto por una capa de PSP y finalizado con una cubierta exterior de PE
En la cubierta.
Aplicación
1 Ideal para uso al aire libre, incluidas las instalaciones de entierro directo.
2 Adecuado para sistemas de transmisión de energía del tronco.
3 Diseñado para el acceso y las redes locales en zonas de alta interferencia electromagnética.
Características
1 Excelente resistencia mecánica y a las temperaturas.
2 Un compuesto especial para llenar los tubos garantiza la protección vital de las fibras.
3 Las balanzas aplastan la resistencia con flexibilidad.
4 La capa PSP mejora la resistencia a la humedad para una mayor durabilidad.
Detalles de la estructura
| No. de fibras |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Número de tubos |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| fibras por tubo |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Rodas de llenado |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Diámetro del tubo suelto
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Diámetro interno de la funda
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Diámetro exterior
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
espesor del diámetro de salida
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Tubo suelto |
El material |
PBT |
El color |
Espectro estándar |
| Rodas de relleno |
El material |
El PP |
El color |
Negro |
| Relleno del tubo |
El material |
Compuesto de llenado |
| Miembro de la fuerza central |
El material |
FRP |
Diámetro |
2.0 mm |
| Sistema de bloqueo de agua |
El material |
Cintas antiaguas / Gel de llenado |
| Cordón de desgarro |
Cuánto tiempo |
2 piezas |
El color |
Blanco |
| Cubierta interior |
El material |
El PE |
El color |
Negro |
| Las armaduras |
El material |
Cintas de acero corrugado |
| Cubierta exterior |
El material |
El PE |
El color |
Negro |
Rendimiento mecánico y ambiental
| Resistencia a la tracción |
A largo plazo (n) |
No más de 1000 N |
| A corto plazo |
3 000 N |
| Carga de aplastamiento |
A largo plazo |
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. |
| A corto plazo |
Se aplicarán las siguientes medidas: |
| Radius de flexión |
Dinámico |
20D |
| Estático |
10D |
| Temperatura de instalación |
-10°C+60°C |
| Temperatura de almacenamiento |
-40°C ≈ +70°C |
Características de las fibras
| Tipo de fibra |
Unidad |
Se trata de una serie de medidas de control. |
MM 50/125 |
MM 62.5/125 |
| Condición |
En el caso de los |
1310 y 1550 |
Las demás |
Las demás |
| Atenuación |
No se aplican los requisitos siguientes: |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diámetro del revestimiento |
¿Qué quieres decir? |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Revestimiento no circular |
% |
≤ 10 |
≤ 10 |
≤ 10 |
| Diámetro del revestimiento |
¿Qué quieres decir? |
242 ± 3 |
242 ± 3 |
242 ± 3 |
