Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYFTA53 |

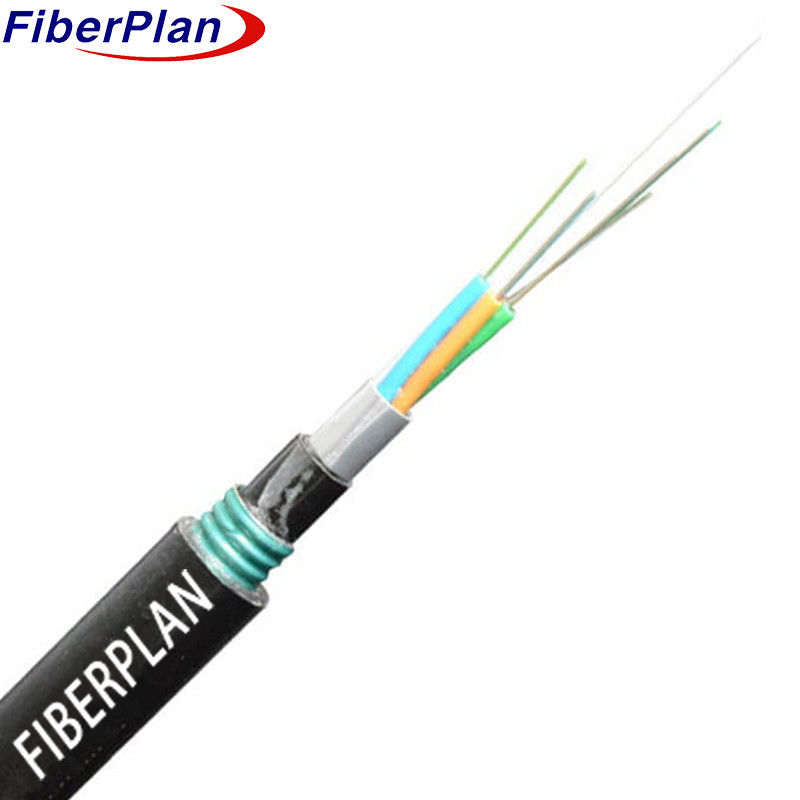

12C SM MM G652D Cable de fibra óptica multimodo de enterramiento directo al aire libre GYFTA53
Descripción
Este cable de fibra óptica emplea un diseño de tubo suelto y de alta resistencia para alojar fibras de 250 μm dentro de una alta mod-
Estos tubos están llenos de un compuesto impermeable y rodeados por una capa de FRP no metálico.
Los tubos y los rellenos forman una estructura de cable compacta.
Para proteger contra la entrada de agua, se aplica un laminado de polietileno de aluminio (APL) alrededor del cable
A continuación, se añade una fina envoltura interna de PE reforzada con una capa de hilo de kevlar para aumentar la temperatura.
La capa final del cable incluye un PSP aplicado longitudinalmente para la resistencia a la humedad, y es
Encapsulado en una envoltura exterior de PE para una protección general.
Aplicación
1 Ideal para uso al aire libre, incluidas las instalaciones de entierro directo.
2 Adecuado para sistemas de transmisión de energía del tronco.
3 Diseñado para el acceso y las redes locales en zonas de alta interferencia electromagnética.
Características
1 Funciones mecánicas y de temperatura sólidas, que garantizan la fiabilidad en condiciones variables.
2 Un compuesto especial para llenar los tubos protege las fibras de manera crucial.
3 Equilibra la resistencia al aplastamiento con flexibilidad para una instalación versátil.
4 La aplicación de PSP aumenta la resistencia a la humedad, mejorando la durabilidad del cable.
Detalles de la estructura
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de llenado | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diámetro del tubo suelto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro interno de la funda (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diámetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| espesor del diámetro de salida (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Relleno del tubo | El material | Compuesto de llenado | |||||
| Miembro de la fuerza central | El material | FRP | Diámetro | 2.0 mm | |||
| Sistema de bloqueo de agua | El material | Cintas antiaguas / Gel de llenado | |||||
| Cordón de desgarro | Cuánto tiempo | 2 piezas | El color | Blanco | |||
| Cubierta interior | El material | El PE | El color | Negro | |||
| Las armaduras | El material | Cintas de acero corrugado | |||||
| Cubierta exterior | El material | El PE | El color | Negro | |||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A largo plazo (n) | No más de 1000 N | |||||
| A corto plazo | 3 000 N | ||||||
| Carga de aplastamiento | A largo plazo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
