Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYFTY53 |

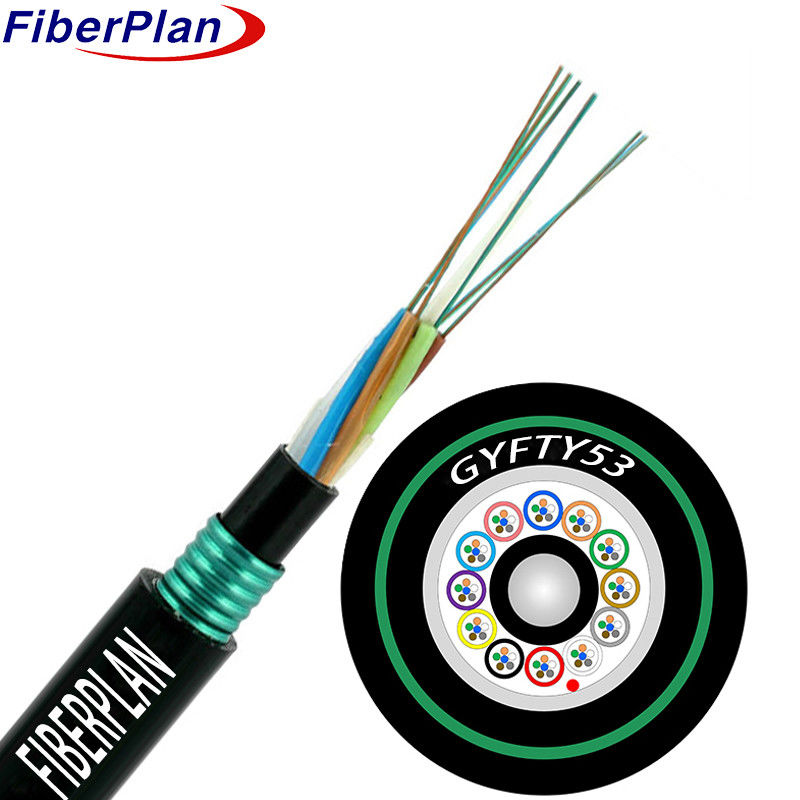

Uso al aire libre con protección contra roedores para el entierro directo GYFTY53
Descripción
La estructura del cable consiste en fibras alojadas en un tubo de plástico de alta resistencia, lleno de un compuesto resistente al agua.
En el núcleo, un plástico reforzado con fibra (FRP), a veces envuelto en polietileno (PE) para cables con alto número de fibras,
Los tubos y los rellenos se envuelven alrededor de este elemento de resistencia, formando una co-
Este núcleo está protegido de la penetración de agua por una cinta de bloqueo de agua, cubierta con una fina
Después de esto, se aplica una capa de PSP longitudinalmente sobre la vaina interior y el cable se termina con una capa de PSP.
El producto debe estar revestido con una cubierta exterior de PE para mayor protección.
Aplicación
★ Diseñado para la distribución al aire libre y el entierro directo, garantizando la durabilidad en diversas condiciones.
★ Adaptado a los sistemas de transmisión de energía del tronco, optimizando la eficiencia de transferencia de energía.
★ Ideal para el acceso y las redes locales en zonas con altas interferencias electromagnéticas, garantizando una conectividad fiable
En medio de ambientes difíciles.
Características
1 Robusta resistencia mecánica y estabilidad a la temperatura.
2 Construcción de tubos sueltos de alta resistencia resistentes a la hidrólisis.
3 Protección crítica de las fibras garantizada por un compuesto de llenado de tubos especializado.
4 Balanzas de resistencia a la trituración con flexibilidad para un uso versátil.
5 Núcleo de cable completamente lleno con compuesto de llenado de tubo suelto para una mayor protección.
6 capa de PSP que refuerza la resistencia a la humedad para una mayor durabilidad.
Detalles de la estructura
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de llenado | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diámetro del tubo suelto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro interno de la funda (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diámetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| espesor del diámetro de salida (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Relleno del tubo | El material | Compuesto de llenado | |||||
| Miembro de la fuerza central | El material | FRP | Diámetro | 2.0 mm | |||
| Sistema de bloqueo de agua | El material | Cintas antiaguas / Gel de llenado | |||||
| Cordón de desgarro | Cuánto tiempo | 2 piezas | El color | Blanco | |||
| Cubierta interior | El material | El PE | El color | Negro | |||
| Las armaduras | El material | Cintas de acero corrugado | |||||
| Cubierta exterior | El material | El PE | El color | Negro | |||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A largo plazo (n) | No más de 1000 N | |||||
| A corto plazo | 3 000 N | ||||||
| Carga de aplastamiento | A largo plazo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
