Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYXTC8Y |

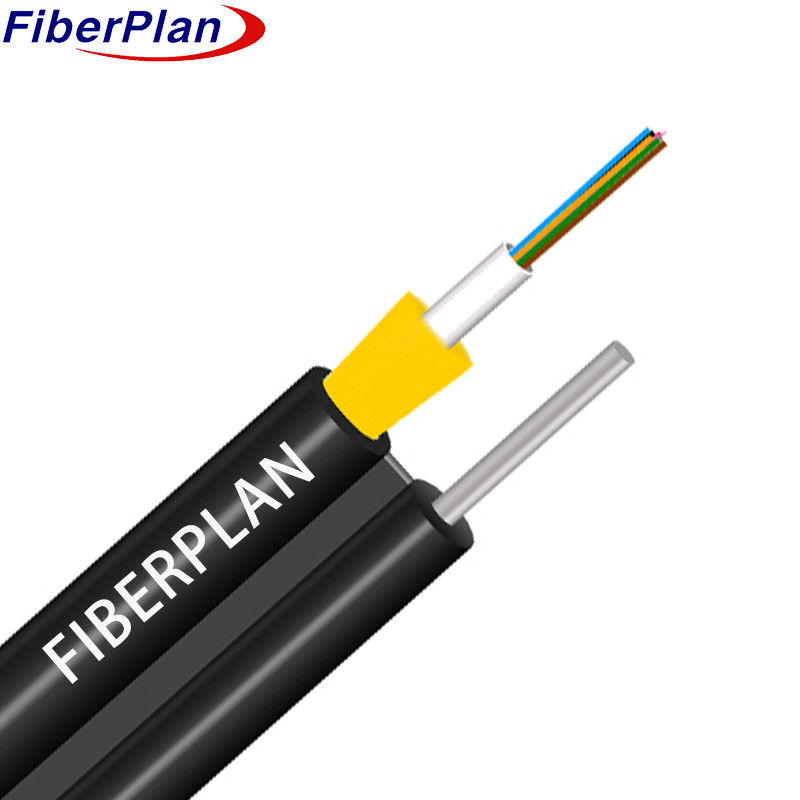

Cables de fibra óptica de tubo suelto no metálico con refuerzo de Kevlar
Descripción
Las fibras están dispuestas dentro de un tubo suelto de plástico de alto módulo, que luego se llena con un tubo resistente al agua
el compuesto.El Kevlar está incorporado dentro de la capa exterior de esta parte del cable, que se complementa
por cables para el apoyo.Por último, el conjunto se envuelve en una envoltura de PE, formando una estructura de la figura 8.
Aplicación
Esta especificación describe los criterios generales para un cable óptico de tubo central autoportante de la figura 8 destinado a
para las instalaciones aéreas y aéreas.
Características
1 La resistencia no metálica proporciona una resistencia excepcional a las interferencias electromagnéticas.
2 El diseño de los tubos sueltos garantiza un rendimiento fiable.
3 Exhibe una durabilidad mecánica y ambiental excepcional.
4 Ofrece una excelente flexibilidad y capacidad de flexión.
5 Diámetro exterior compacto, ligero y fácil de instalar.
6 El refuerzo de Kevlar mejora significativamente la resistencia a la tracción del cable.
Detalles de la construcción del cable
| Especificación | Detalles |
|---|---|
| Número de fibras | de 1 a 12 núcleos |
| Material de los tubos sueltos | PBT |
| Diámetro del tubo suelto | 3.0 mm ± 0,2 mm |
| Diámetro del alambre de acero de auto-apoyo | 1.6 mm |
| Diámetro total del cable | 4.0 mm × 6,0 mm |
| Peso del cable por kilómetro | 45± 2En kg/km |
Color de las fibras
| Número de fibras por tubo | 8 núcleos |
|---|---|
| 1 | El azul |
| 2 | Naranja |
| 3 | El verde |
| 4 | Marrón |
| 5 | Cinza |
| 6 | Blanco |
| 7 | El rojo |
| 8 | Negro |
| 9 | Amarillo |
| 10 | Violeta |
| 11 | Color rosa |
| 12 | Agua |
Características mecánicas del cable
| Núcleo | Diámetro del cable | Peso |
|---|---|---|
| 1 a 12 | 4.0 por 6.0 | 45± 2En kg/km |
| Parámetro | Detalles |
|---|---|
| Rango de temperatura | -40 °C a +70 °C |
| Radius de flexión mínimo (a largo plazo) | 10D (D = diámetro del cable) |
| Radius de flexión mínimo (a corto plazo) | 20D (D = diámetro del cable) |
| Min Resistencia a la tracción admisible (a largo plazo) | Las demás: |
| Min Resistencia a la tracción admisible (a corto plazo) | Las demás: |
| Temperatura de funcionamiento | -40 °C a +70 °C |
| Temperatura de instalación | -20 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
Características de las fibras
| Estilo de fibra | Unidad | Se trata de la siguiente: | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | Se trata de un sistema de control de las emisiones de gases. |
|---|---|---|---|---|---|---|
| Condición | nm | 1310 y 1550 | 1310 y 1550 | Las demás | Las demás | Las demás |
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - ¿Por qué no? | - ¿Por qué no? |
| Dispersión | 1550 nm | - ¿Por qué no? | ≤ 18 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Dispersión | 1625 nm | - ¿Por qué no? | ≤ 22 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Ancho de banda | 850 nm | - ¿Por qué no? | - ¿Por qué no? | ≥ 400 MHz·km | ≥ 160 MHz·km | - ¿Por qué no? |
| Ancho de banda | 1300 nm | - ¿Por qué no? | - ¿Por qué no? | ≥ 800 MHz·km | ≥ 500 MHz·km | - ¿Por qué no? |
| longitud de onda de dispersión cero | nm | 1300 a 1324 | ≥ 1302, ≤ 1322 | - ¿Por qué no? | - ¿Por qué no? | ≥1295, ≤1320 |
| Pendiente de dispersión cero | nm | ≤ 0092 | ≤ 0091 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| PMD Fibra individual máxima | ≤ 02 | ≤ 02 | - ¿Por qué no? | - ¿Por qué no? | ≤ 011 | |
| Valor del enlace de diseño del PMD | ¿ Qué pasa?2·km) | ≤ 012 | ≤ 008 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| longitud de onda de corte de fibra λc | nm | ≥ 1180 y ≤ 1330 | ≥ 1180 y ≤ 1330 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| longitud de onda de corte del cable λcc | nm | ≤ 1260 | ≤ 1260 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| DEFM | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| DEFM | 1550 nm | 10.4 +/- 0.8 | 10.4 +/- 0.8 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Apertura numérica (NA) | - ¿Por qué no? | - ¿Por qué no? | 0.200 +/- 0.015 | 0.275 +/- 0.015 | 0.200 +/- 0.015 | |
| Paso (media de medición bidireccional) | Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Irregularidades en la longitud y el punto de la fibra | Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Parámetro | Unidad | Se trata de la siguiente: | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | Se trata de la siguiente: |
|---|---|---|---|---|---|---|
| Discontinuidad | No se aplican los requisitos siguientes: | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 |
| Coeficiente de dispersión inversa de la diferencia | No se aplican los requisitos siguientes: | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Uniformidad de atenuación | No se aplican los requisitos siguientes: | ≤ 001 | ≤ 001 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Diámetro del núcleo | Mm | - ¿Por qué no? | - ¿Por qué no? | 50 más 1/1.0 | 62.5+/-2.5 | 50 más 1/1.0 |
| Diámetro del revestimiento | Mm | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 |
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
| Diámetro del revestimiento | Mm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Error de concentración del revestimiento/revestimiento | Mm | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 |
| No circularidad del revestimiento | % | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 |
| Error de concentración del núcleo/revestimiento | Mm | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. | Mm | ≤ 4 años | ≤ 4 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
