Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYXTC8Y |

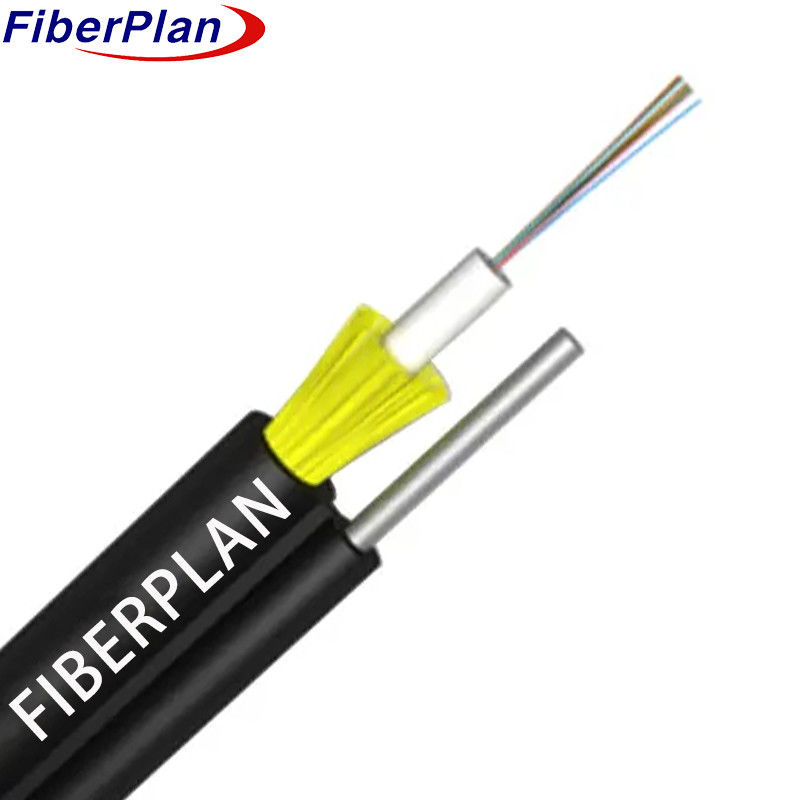

Cables aéreos de fibra óptica para instalación aérea GYXTC8Y con Kevlar
Descripción
El tubo de plástico de alto módulo alberga las fibras, llenas de un compuesto resistente al agua y rodeadas por
Este conjunto, incluidos los cables para el soporte, está envuelto en una envoltura de PE, formando un revestimiento de fibra óptica.
una estructura de la figura 8.
Aplicación
Esta especificación describe los criterios fundamentales para un cable óptico de tubo central autoportante Figura 8
destinados a instalaciones aéreas y aéreas.
Características
1 La excepcional resistencia no metálica proporciona excelentes capacidades antielectromagnéticas.
2 Un diseño de tubo suelto bien comprobado garantiza un alto rendimiento.
3 Demuestra unas características mecánicas y medioambientales sobresalientes.
4 Ofrece una excelente flexibilidad y capacidad de flexión.
5 Tiene un pequeño diámetro exterior, es ligero y fácil de instalar.
6 El refuerzo de Kevlar mejora significativamente la resistencia a la tracción del cable.
Detalles de la construcción del cable
| Especificación | Detalles |
|---|---|
| Número de fibras | de 1 a 12 núcleos |
| Material de los tubos sueltos | PBT |
| Diámetro del tubo suelto | 3.0 mm ± 0,2 mm |
| Diámetro del alambre de acero de auto-apoyo | 1.6 mm |
| Diámetro total del cable | 4.0 mm × 6,0 mm |
| Peso del cable por kilómetro | 45± 2En kg/km |
Color de las fibras
| Número de fibras por tubo | 8 núcleos |
|---|---|
| 1 | El azul |
| 2 | Naranja |
| 3 | El verde |
| 4 | Marrón |
| 5 | Cinza |
| 6 | Blanco |
| 7 | El rojo |
| 8 | Negro |
| 9 | Amarillo |
| 10 | Violeta |
| 11 | Color rosa |
| 12 | Agua |
Características mecánicas del cable
| Núcleo | Diámetro del cable | Peso |
|---|---|---|
| 1 a 12 | 4.0 por 6.0 | 45± 2En kg/km |
| Parámetro | Detalles |
|---|---|
| Rango de temperatura | -40 °C a +70 °C |
| Radius de flexión mínimo (a largo plazo) | 10D (D = diámetro del cable) |
| Radius de flexión mínimo (a corto plazo) | 20D (D = diámetro del cable) |
| Min Resistencia a la tracción admisible (a largo plazo) | Las demás: |
| Min Resistencia a la tracción admisible (a corto plazo) | Las demás: |
| Temperatura de funcionamiento | -40 °C a +70 °C |
| Temperatura de instalación | -20 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
Características de las fibras
| Estilo de fibra | Unidad | Se trata de la siguiente: | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | Se trata de un sistema de control de las emisiones de gases. |
|---|---|---|---|---|---|---|
| Condición | nm | 1310 y 1550 | 1310 y 1550 | Las demás | Las demás | Las demás |
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - ¿Por qué no? | - ¿Por qué no? |
| Dispersión | 1550 nm | - ¿Por qué no? | ≤ 18 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Dispersión | 1625 nm | - ¿Por qué no? | ≤ 22 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Ancho de banda | 850 nm | - ¿Por qué no? | - ¿Por qué no? | ≥ 400 MHz·km | ≥ 160 MHz·km | - ¿Por qué no? |
| Ancho de banda | 1300 nm | - ¿Por qué no? | - ¿Por qué no? | ≥ 800 MHz·km | ≥ 500 MHz·km | - ¿Por qué no? |
| longitud de onda de dispersión cero | nm | 1300 a 1324 | ≥ 1302, ≤ 1322 | - ¿Por qué no? | - ¿Por qué no? | ≥1295, ≤1320 |
| Pendiente de dispersión cero | nm | ≤ 0092 | ≤ 0091 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| PMD Fibra individual máxima | ≤ 02 | ≤ 02 | - ¿Por qué no? | - ¿Por qué no? | ≤ 011 | |
| Valor del enlace de diseño del PMD | ¿ Qué pasa?2·km) | ≤ 012 | ≤ 008 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| longitud de onda de corte de fibra λc | nm | ≥ 1180 y ≤ 1330 | ≥ 1180 y ≤ 1330 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| longitud de onda de corte del cable λcc | nm | ≤ 1260 | ≤ 1260 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| DEFM | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| DEFM | 1550 nm | 10.4 +/- 0.8 | 10.4 +/- 0.8 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Apertura numérica (NA) | - ¿Por qué no? | - ¿Por qué no? | 0.200 +/- 0.015 | 0.275 +/- 0.015 | 0.200 +/- 0.015 | |
| Paso (media de medición bidireccional) | Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Irregularidades en la longitud y el punto de la fibra | Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Parámetro | Unidad | Se trata de la siguiente: | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | Se trata de la siguiente: |
|---|---|---|---|---|---|---|
| Discontinuidad | No se aplican los requisitos siguientes: | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 |
| Coeficiente de dispersión inversa de la diferencia | No se aplican los requisitos siguientes: | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Uniformidad de atenuación | No se aplican los requisitos siguientes: | ≤ 001 | ≤ 001 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| Diámetro del núcleo | Mm | - ¿Por qué no? | - ¿Por qué no? | 50 más 1/1.0 | 62.5+/-2.5 | 50 más 1/1.0 |
| Diámetro del revestimiento | Mm | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 |
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
| Diámetro del revestimiento | Mm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Error de concentración del revestimiento/revestimiento | Mm | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 |
| No circularidad del revestimiento | % | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 |
| Error de concentración del núcleo/revestimiento | Mm | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. | Mm | ≤ 4 años | ≤ 4 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
