Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | En el caso de los Estados miembros: |

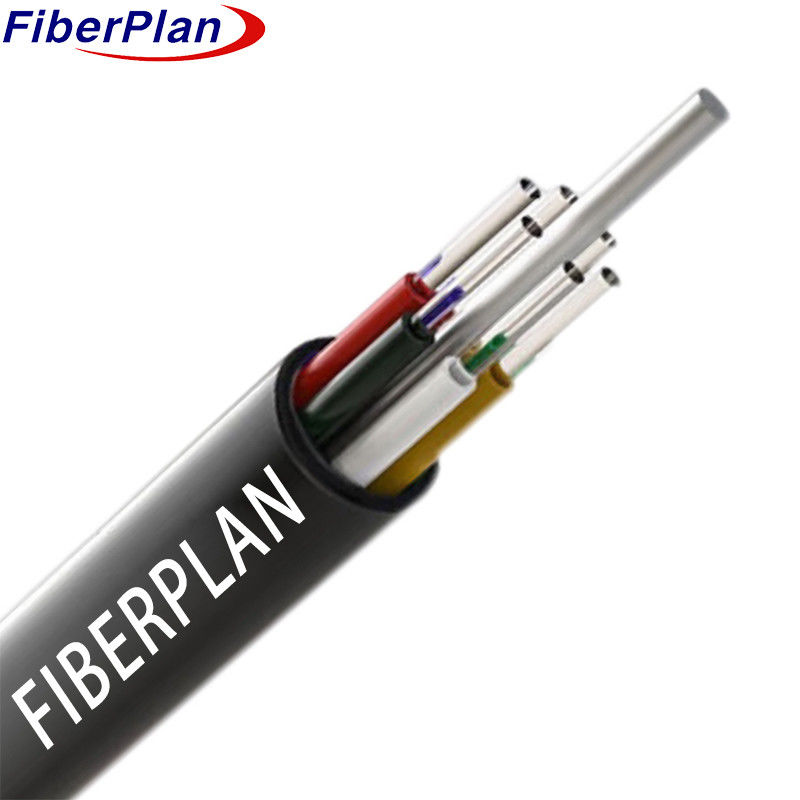

Cable de tubo suelto de alta resistencia para redes locales
Descripción
El diseño del cable consiste en colocar fibras dentro de un tubo de plástico suelto de alto módulo lleno de un resistente al agua
En el centro del núcleo, un plástico reforzado con fibra (FRP) actúa como un elemento de resistencia no metálico.
Los tubos y los rellenos se enlazan alrededor de este elemento de resistencia central para formar un núcleo compacto y circular.
debido al llenado del núcleo del cable con el compuesto protector contra la entrada de agua, el cable se finaliza con
una vaina de PE.
Aplicación
1 Ideal para escenarios de distribución al aire libre.
2 Adecuado para sistemas de transmisión de energía del tronco.
3 Muy adecuado para el acceso y las redes locales, especialmente en lugares con altas interferencias electromagnéticas.
Características
1 Demuestra un excelente rendimiento mecánico y de temperatura.
2 Utiliza un tubo suelto de alta resistencia y resistente a la hidrólisis.
3 Utiliza un compuesto de llenado de tubo especializado para la protección de fibras críticas.
4 Posee resistencia al aplastamiento y flexibilidad.
5 Asegura el llenado completo del núcleo del cable con el compuesto de llenado.
Detalles de la estructura
| Especificación | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| No. de fibras | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| No. de los tubos | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| No. de la varilla de relleno | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diámetro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| espesor del tubo suelto | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diámetro exterior (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nombre espesor de la chaqueta (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Material de los tubos sueltos | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Color del tubo suelto | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar | Espectro estándar |
| Material del miembro de fuerza central | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diámetro del miembro de fuerza central | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Capa | - | - | - | - | - | PE (sólo para 96F-144F) | PE (sólo para 96F-144F) | PE (sólo para 96F-144F) |
| Material del bastón de relleno | El PP | El PP | El PP | El PP | El PP | - | - | - |
| Color de la varilla de relleno | Negro | Negro | Negro | Negro | Negro | - | - | - |
| Material del sistema de bloqueo de agua | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado | Gel de llenado |
| Material de la cubierta exterior | El PE | El PE | El PE | El PE | El PE | El PE | El PE | El PE |
| Color de la cubierta exterior | Negro | Negro | Negro | Negro | Negro | Negro | Negro |
Rendimiento mecánico y ambiental
| Propiedad | A largo plazo | A corto plazo |
|---|---|---|
| Resistencia a la tracción | Las demás: | Las demás: |
| Carga de aplastamiento | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | Se aplicarán las siguientes medidas: |
| Radius de flexión | Dinámica: 20D | Estático: 10D |
| Especificaciones de temperatura | Almacenamiento: -20°C a +70°C | Instalación: desde -10°C hasta +60°C |
Rendimiento de la fibra
| Estilo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás |
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Revestimiento No circular | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 6 | 242 ± 6 | 242 ± 6 |
