Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYFTY |

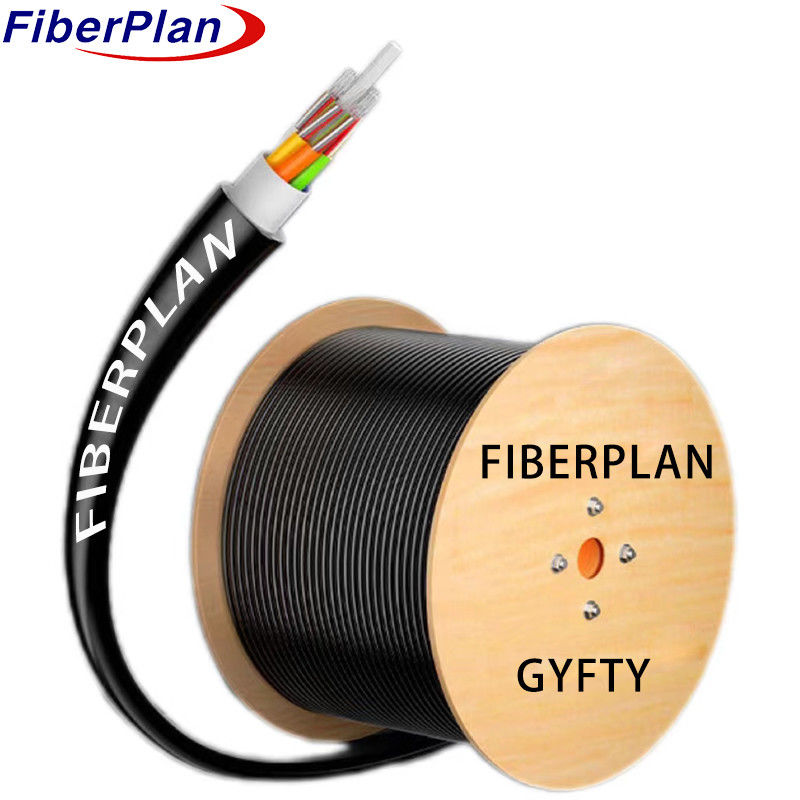

Cables aéreos de fibra óptica no metálicos con rendimiento impermeable
Descripción
Las fibras se encuentran dentro de un tubo flexible hecho de plástico duradero, lleno de un compuesto resistente al agua.
El plástico reforzado con fibra (FRP) en el núcleo añade resistencia.
La cinta impermeable protege el núcleo, seguido de una envoltura de PE para la protección general.
Aplicación
1 Diseñado para su distribución al aire libre.
2 Adecuado para sistemas de transmisión de energía del tronco.
3 Ideal para su uso en redes de acceso y locales situadas en zonas con altas interferencias electromagnéticas.
Características
1 Presenta un buen rendimiento mecánico a diferentes temperaturas.
2 Cuenta con un tubo suelto de alta resistencia y resistente a la hidrólisis.
3 Utiliza un compuesto de relleno especializado en el tubo, que garantiza la protección crítica de las fibras.
4 Demuestra resistencia al aplastamiento y flexibilidad.
5 Utiliza un compuesto de llenado diseñado específicamente para el tubo suelto.
Detalles de la estructura
| Número de fibras | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| No. de los tubos | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| No. de la barra de relleno | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diámetro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| espesor del tubo suelto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diámetro nominal de salida (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| N. espesor de la chaqueta (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | ||||
| Rodas de relleno | El material | El PP | El color | Negro | ||||
| Relleno del tubo | El material | Compuesto de llenado | ||||||
| Miembro de la fuerza central | El material | FRP | Diámetro | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144 F) | ||||||||
| Capa | PE (sólo para 96C-144C) | |||||||
| Sistema de bloqueo de agua | El material | cinta de bloqueo de agua | ||||||
| Cordón de desgarro | El tipo | 1110*2 | ||||||
| Capa exterior | El material | El MDPE | El color | Negro | ||||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A largo plazo (n) | Las demás: | ||||||
| A corto plazo | Las demás: | |||||||
| Carga de aplastamiento | Las condiciones de las emisiones a largo plazo (N/100 mm) | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | ||||||
| A corto plazo (N/100 mm) | Se aplicarán las siguientes medidas: | |||||||
| Radius de flexión | El valor de las emisiones de CO2 | 20D | ||||||
| El valor de las emisiones estáticas | 10D | |||||||
| Temperatura de almacenamiento | -20°C ≈ +70°C | |||||||
| Temperatura de instalación | -10°C+60°C | |||||||
Rendimiento de la fibra
| Estilo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | ||||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | ||||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.2 | 125± 02 | 125± 02 | ||||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
