Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYFTA53 |
8 12 24F SM MM G652D Cable exterior de enterramiento directo GYFTA53
Descripción

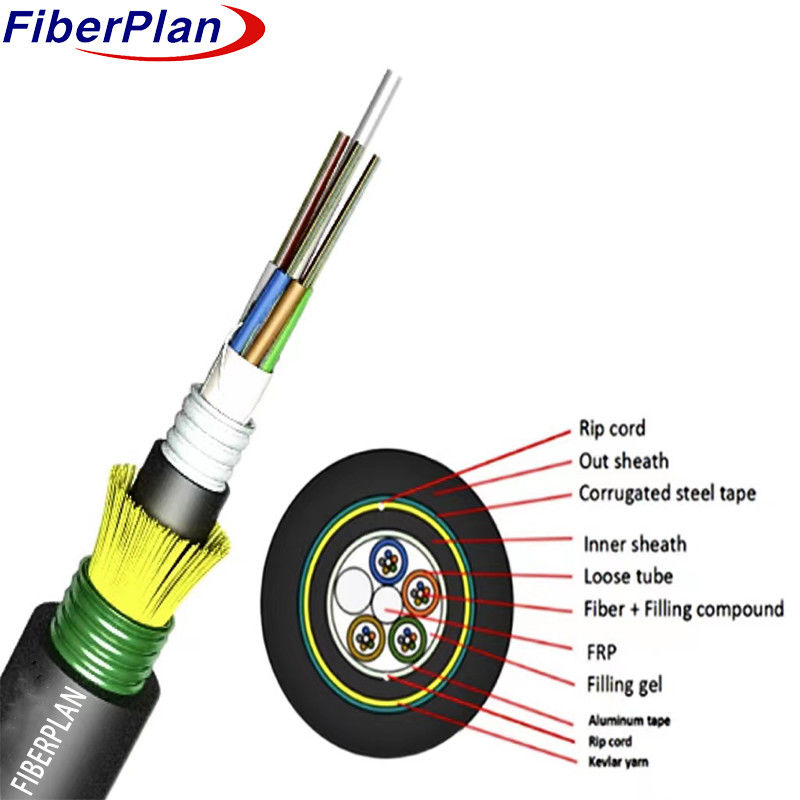

Las fibras, cada una de 250 μm, se encuentran en un tubo suelto construido con plástico de alto módulo, llenado con un líquido de agua.
Un FRP (Fibra reforzada de plástico) sirve como el elemento de resistencia no metálico en el
Estos tubos, junto con los rellenos, se encuentran alrededor del elemento de resistencia, formando un compacto y circular
Para proteger contra la entrada de agua, se aplica un laminado de polietileno de aluminio (APL) alrededor del núcleo del cable.
el núcleo del cable, seguido de una fina envoltura interna de PE; la resistencia a la tracción se ve reforzada con una capa de hilo kevlar, y
después de aplicar longitudinalmente PSP (polietileno en cadena), el cable se completa con un exterior de PE
En la cubierta.
Aplicación
* Adaptado para la distribución al aire libre y el entierro directo: diseñado para su uso en la distribución al aire libre y el entierro directo
aplicaciones, garantizando la durabilidad y el rendimiento fiable en condiciones ambientales variadas.
*Adaptado al sistema de transmisión de energía por tronco: adecuado para sistemas de transmisión de energía por tronco, que proporciona:
una transmisión de energía eficiente y fiable a largas distancias.
*Red de acceso y red local en lugares de interferencia electromagnética elevada: ideal para su uso en accesos
las redes y las redes locales situadas en entornos de interferencia electromagnética elevada, garantizando una
conectividad resistente a las interferencias.
Características
* Buen rendimiento mecánico y a temperatura: presenta una excelente resistencia mecánica y temperatura
la resistencia, garantizando un rendimiento fiable en diversas condiciones.
* Compuesto especial de llenado de tubos que garantiza una protección crítica de las fibras: utiliza un compuesto de llenado de tubos especializado que se utiliza para cubrir las fibras.
y para proporcionar una protección crucial a las fibras, mejorando su durabilidad y longevidad.
* Resistencia y flexibilidad al aplastamiento: diseñado con resistencia y flexibilidad al aplastamiento, permitiendo su instalación en
En la actualidad, la industria de la construcción está en plena expansión.
* PSP que mejora la resistencia a la humedad: la inclusión de PSP (polietileno con hebras de polietileno) mejora la resistencia a la humedad.
Las propiedades a prueba de humedad protegen aún más el cable contra los factores ambientales.
Detalles de la estructura
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de llenado | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diámetro del tubo suelto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro interno de la funda (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diámetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| espesor del diámetro de salida (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Relleno del tubo | El material | Compuesto de llenado | |||||
| Miembro de la fuerza central | El material | FRP | Diámetro | 2.0 mm | |||
| Sistema de bloqueo de agua | El material | Cintas antiaguas / Gel de llenado | |||||
| Cordón de desgarro | Cuánto tiempo | 2 piezas | El color | Blanco | |||
| Cubierta interior | El material | El PE | El color | Negro | |||
| Las armaduras | El material | Cintas de acero corrugado | |||||
| Cubierta exterior | El material | El PE | El color | Negro | |||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A largo plazo (n) | No más de 1000 N | |||||
| A corto plazo | 3 000 N | ||||||
| Carga de aplastamiento | A largo plazo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
