Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYFTA53 |
GYFTA53 chaqueta doble blindada para exteriores anti roedores
Descripción

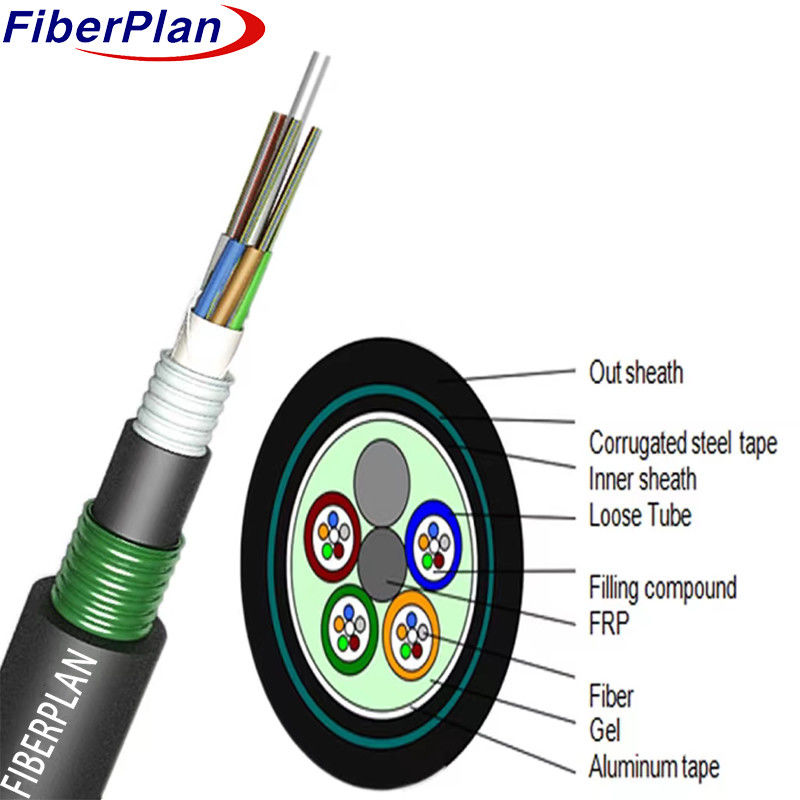

La construcción del cable consiste en colocar fibras de 250 μm en un tubo suelto hecho de plástico de alto módulo, lleno
Un componente de resistencia no metálico (FRP) está situado en el núcleo, y los tubos
se encuentran varadas alrededor de él para formar un núcleo de cable circular compacto.
El núcleo del cable se cubre con una fina envoltura interna de PE, y el PSP se
Por último, el cable se completa con una envoltura exterior de PE para una protección general.
Aplicación
* Adaptado para distribución al aire libre y entierro directo, por lo que es adecuado para su instalación en ambientes al aire libre.
* Adaptado para sistemas de transmisión de energía de tronco, por lo que es muy adecuado para la energía eficiente de larga distancia
La transmisión.
* Se utiliza en redes de acceso y redes locales en lugares con altas interferencias electromagnéticas, proporcionando una fiabilidad
conectividad en entornos electromagnéticos difíciles.
Características
* Buen rendimiento mecánico y de temperatura, garantizando un funcionamiento fiable en diversas condiciones.
* El compuesto especial de llenado de tubos garantiza una protección crítica de la fibra, mejorando su durabilidad.
* Resistencia y flexibilidad al aplastamiento, proporcionando al cable la capacidad de soportar la presión externa y
adaptarse a los diferentes escenarios de instalación.
* El PSP (Polyethylene Laminate) mejora las capacidades a prueba de humedad, protegiendo el cable del agua
la entrada y el mantenimiento de la integridad del rendimiento.
Detalles de la estructura
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de llenado | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diámetro del tubo suelto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diámetro interno de la funda (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diámetro exterior (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| espesor del diámetro de salida (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | Espectro estándar | |||
| Rodas de relleno | El material | El PP | El color | Negro | |||
| Relleno del tubo | El material | Compuesto de llenado | |||||
| Miembro de la fuerza central | El material | FRP | Diámetro | 2.0 mm | |||
| Sistema de bloqueo de agua | El material | Cintas antiaguas / Gel de llenado | |||||
| Cordón de desgarro | Cuánto tiempo | 2 piezas | El color | Blanco | |||
| Cubierta interior | El material | El PE | El color | Negro | |||
| Las armaduras | El material | Cintas de acero corrugado | |||||
| Cubierta exterior | El material | El PE | El color | Negro | |||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A largo plazo (n) | No más de 1000 N | |||||
| A corto plazo | 3 000 N | ||||||
| Carga de aplastamiento | A largo plazo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
