Cable de fribra óptica al aire libre
>
|
| Lugar de origen | China. |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYTC8S |

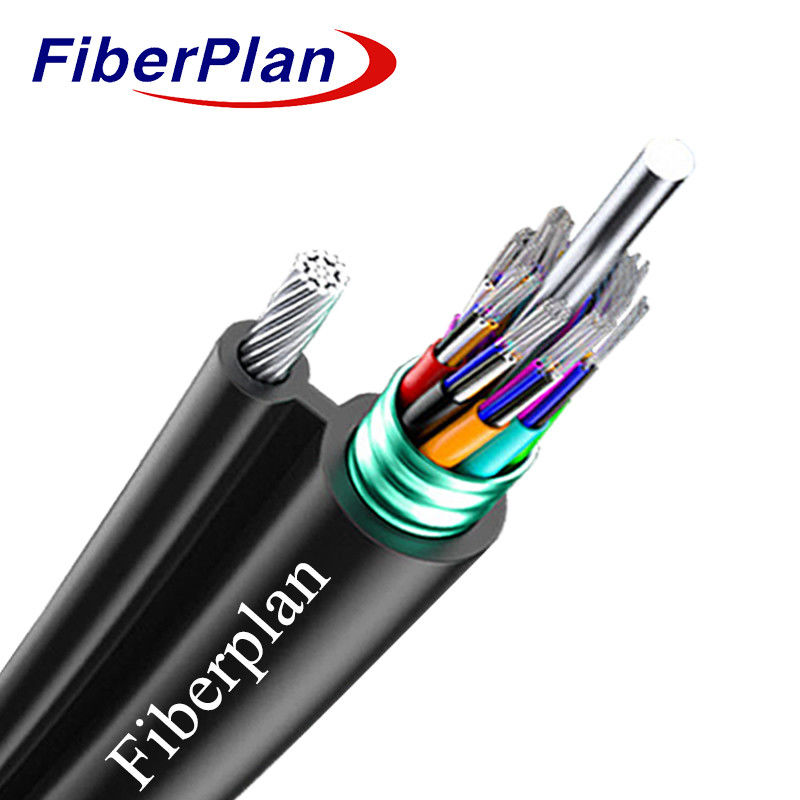

GYTC8S Cables de fibra óptica blindados para exteriores Figura 8
Descripción
Las fibras de 250 μm están encerradas dentro de tubos sueltos de plástico de alto módulo llenos de una
Estos tubos están envueltos en aluminio y se encuentran en el interior de una caja de vidrio.
La banda adhesiva de aluminio para una protección adicional.
(PE), formando una estructura de la figura 8.
Aplicación
1 Distribución al aire libre, garantizando la durabilidad en diversos entornos.
2 Métodos de instalación versátiles como las instalaciones aéreas o la colocación de tuberías.
3 Facilitar las necesidades de comunicación tanto a larga distancia como en las redes locales.
Características
1 La resistencia no metálica ofrece excelentes capacidades antielectromagnéticas.
2 El diseño de los tubos sueltos garantiza un rendimiento óptimo.
3 Muestra una resistencia mecánica y ambiental excepcional.
4 Demuestra buena flexibilidad y capacidad de flexión.
5 Cuenta con un pequeño diámetro exterior, una construcción ligera y una fácil instalación.
6 El núcleo del cable está completamente lleno para una máxima protección.
7 La cinta de aluminio actúa como una barrera de humedad, mejorando la durabilidad.
Detalles de la construcción del cable
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rod de llenado | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diámetro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| espesor del tubo suelto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diámetro exterior (± 0,5 mm) | 5.4X8. ¿Qué quieres decir?6 - 15 años.0 |
5.4X8. ¿Qué quieres decir?6 - 15 años.0 |
5.4X8. ¿Qué quieres decir?6 - 15 años.0 |
5.4X9. ¿Qué quieres decir?8 - 16 años.5 |
5.4X10.8 - 17 años.5 |
5.4X12. ¿Qué quieres decir?2 - 19 años.0 |
5.4X14.9 - ¿Por qué no?0 |
| espesor del diámetro de salida (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | espectro estándar | |||
| Bloqueo del agua sistema |
El material | Gel de llenado / cinta de bloqueo de agua | |||||
| Fuerza central miembro |
El material | FRP | Diámetro | 1.4 ((6-48) 2.0(72-144) Los demás |
|||
| Fuerza mental miembro |
El material | Cables de acero en rosca | El tipo | 1.0 mm*7 | |||
| Las armaduras | El material | Cintas de aluminio | |||||
| El gallus | El material | El PE | Tamaño - ¿Qué quieres decir? |
2.5*1.5 mm | |||
| Capa exterior | El material | El PE | El color | Negro | |||
Características mecánicas y ambientales del cable
| Resistencia a la tracción | A largo plazo (n) | 3 000 N | |||||
| A corto plazo | 7 000 N | ||||||
| Carga de aplastamiento | A largo plazo (n) | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿ Qué es eso? | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿ Qué es eso? | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
