Cable de fribra óptica al aire libre
>
|
|
| Lugar de origen | China. |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYTA53 |

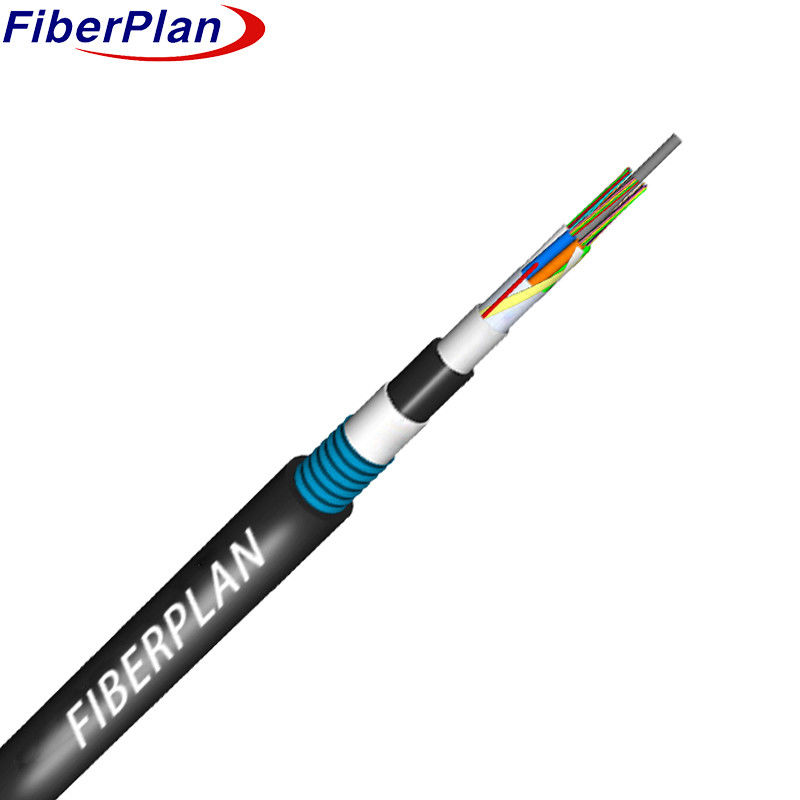

Cable óptico exterior de doble blindaje con doble envoltura
Descripción
La construcción del cable incluye fibras ópticas alojadas en un tubo flexible de plástico de alto módulo lleno
En su núcleo, un alambre de acero, a veces revestido con polietileno
Para cables de alto número de fibras, sirve como el miembro de resistencia metálica.
Este núcleo está lleno de una gran cantidad de materia prima y de materiales de relleno.
El producto debe ser preparado con una mezcla para evitar la penetración de agua, seguida de la aplicación de una fina envoltura interna de PE.
El cable está reforzado con una capa de PSP aplicada longitudinalmente y completado con un exterior de PE
En la actualidad, el sistema de protección de la superficie de la cubierta es el siguiente:
Aplicación
* Adaptación de distribución al aire libre: adaptado para entornos al aire libre, este cable está específicamente diseñado para
diseñado para resistir los desafíos ambientales, garantizando un rendimiento fiable en exteriores
escenarios de distribución.
* Opciones de instalación versátiles: Compatible con múltiples métodos de instalación, incluida la antena
El proyecto de construcción de una infraestructura de transporte de pasajeros, que incluye la instalación de conductos y el enterramiento directo, proporciona flexibilidad en la planificación de la infraestructura.
* Ideal para las comunicaciones de redes de larga distancia y de área local: diseñado para satisfacer las necesidades de los usuarios.
Las demandas de las comunicaciones de larga distancia y de las redes de área local, garantizando una
y la transmisión eficiente de datos a diferentes distancias.
Características
* Robusto rendimiento mecánico y de temperatura: garantiza una funcionalidad fiable bajo condiciones de
las diferentes tensiones mecánicas y condiciones de temperatura.
* Tubos sueltos resistentes a la hidrólisis de alta resistencia: Cuentan con un tubo suelto de alta resistencia resistente a
la hidrólisis, lo que garantiza una durabilidad prolongada del cable.
* Compuesto especial de llenado de tubos para protección de fibra: utiliza un compuesto especial de llenado
dentro del tubo para proporcionar una protección esencial a las fibras ópticas.
* Resistencia al aplastamiento y flexibilidad: Equilibra la resistencia al aplastamiento con la flexibilidad, facilitando la versatilidad
las instalaciones en diversos entornos.
* Medidas de diseño impermeables:
- Miembro de resistencia central: utiliza un alambre de acero como el miembro de resistencia central.
- Relleno del núcleo del cable: Asegura el llenado completo del núcleo del cable con un compuesto para mejorar
integridad hermética.
- Barrera de humedad APL: se aplica un laminado de polietileno de aluminio (APL) como barrera de humedad.
- PSP a prueba de humedad: se aplica polietileno (PSP) longitudinalmente para mejorar la resistencia a la humedad.
- Materiales que bloquean el agua: Incorpora materiales que bloquean el agua para garantizar aún más la protección
contra la entrada de agua.
Detalles de la construcción del cable
| Número de fibras | 12 a 144 núcleo | |||||||
| Cuerdas de llenado | 4-0. ¿ Qué pasa? | |||||||
| Barrera de humedad | Sistema de bloqueo de agua | |||||||
| Miembro de la fuerza central | el material | Cables de acero/FRP | ||||||
| tamaño | 1.3 mm | |||||||
| Envasado de tubos | Compuesto de llenado de tubos | |||||||
| Cubierta interior | el material | El PE/HDPE | ||||||
| Diámetro | 2.0 mm | |||||||
| Tubo suelto | el material | PBT | ||||||
| Diámetro | F2.2 (exterior/interior) | |||||||
| De tipo de uso general | el material | Cintas de aluminio | ||||||
| Armaduras exteriores | el material | Cintas de acero corrugado | ||||||
| Cubierta exterior | el material | El PE/HDPE | ||||||
| Diámetro | 1.7 ± 0,1 mm | |||||||
Color de las fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| El azul | Naranja | El verde | Marrón | Cinza | Blanco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| El rojo | Negro | Amarillo | Violeta | Color rosa | Agua | |
| El color 13~24 se marcará con un trazador negro. Para el color negro no se necesita un trazador negro marcado, se usará color natural en su lugar. | ||||||
Características mecánicas del cable
| el núcleo | Diámetro del cable | peso | |||||
| de 24 a 42 núcleos | 14.0±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| 48 núcleos | 14.0±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| 60 núcleos | 14.0±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| 72 núcleos | 15.5 ± 0,4 mm | Se aplicarán las siguientes medidas: | |||||
| 96 núcleos | 17.1 ± 0,4 mm | Se aplicarán las siguientes medidas: | |||||
| 144 núcleos | 20.3±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| Radius de curvatura mínimo (mm) | A largo plazo | 10D | |||||
| Radius de curvatura mínimo (mm) | A corto plazo | 20D | |||||
| La resistencia a la tracción mínima admitida ((N) | A largo plazo | 3000 | |||||
| La resistencia a la tracción mínima admitida ((N) | A corto plazo | 4000 | |||||
| Min. Carga de trituración admisible (N/100 mm) | A largo plazo | 1000 | |||||
| Min. Carga de trituración admisible (N/100 mm) | a corto plazo | 3000 | |||||
| Temperatura de funcionamiento (°C) | -40 ~ +70 | ||||||
| Temperatura de la instalación ((°C) | -15 ~ +60 | ||||||
Características de las fibras
| Estilo de fibra | Unidad | En el caso de los G652 |
En el caso de los G652D |
En el caso de los 50/125 |
En el caso de los 62.5/125 |
En el caso de los Se trata de un sistema de control de las emisiones de gases. |
|
| condición | nm | 1310 y 1550 | 1310 y 1550 | Las demás | Las demás | Las demás | |
| Atenuación | No se aplican los requisitos siguientes: | No más | No más | No más | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 y 0.23 | 0.34 y 0.22 | 3.0/1.0 | - ¿Por qué no? | - ¿Por qué no? | |||
| Depresión | 1550 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 18 años | - ¿Por qué no? | - ¿Por qué no? | Depresión |
| 1625 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 22 años | - ¿Por qué no? | - ¿Por qué no? | ||
| Ancho de banda | 850 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥400 | ¥160 | Ancho de banda |
| 1300 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥800 | ₹ 500 | ||
| longitud de onda de dispersión cero | nm | 1300 a 1324 | ¥1302, ≤ 1322 |
- ¿Por qué no? | - ¿Por qué no? | ¥ 1295, ≤ 1320 |
|
| Pendiente de depresión cero | nm | ≤ 0092 | ≤ 0091 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| PMD Fibra individual máxima | ≤ 02 | ≤ 02 | - ¿Por qué no? | - ¿Por qué no? | ≤ 011 | ||
| Valor del enlace de diseño del PMD | El número de unidades de transporte | ≤ 012 | ≤ 008 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| longitud de onda de corte de fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Sutoff de cable longitud de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| DEFM | 1310 nm | ¿ Qué es eso? | 9.2 ± 0.4 | 9.2 ± 0.4 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| 1550 nm | ¿ Qué es eso? | 10.4 ± 0.8 | 10.4 ± 0.8 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Número Apertura (NA) |
- ¿Por qué no? | - ¿Por qué no? | 0.200 ± 0.015 | 0.275 ± 0. 015 |
0.200±0 .015 |
||
| Paso (medio de la dirección bidireccional) la medición) |
Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irregularidades en la fibra longitud y punto |
Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuidad | |||||||
| Distribución de la diferencia el coeficiente |
No se aplican los requisitos siguientes: | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformidad de atenuación | No se aplican los requisitos siguientes: | ≤ 001 | ≤ 001 | ||||
| Diámetro del núcleo | ¿ Qué es eso? | 50±1. ¿Qué quieres decir?0 | 62.5 ± 2.5 | 50±1. ¿Qué quieres decir?0 | |||
| Diámetro del revestimiento | ¿ Qué es eso? | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | |
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diámetro del revestimiento | ¿ Qué es eso? | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | |
| Revestimiento/cafincha error concéntrico |
¿ Qué es eso? | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | |
| Revestimiento no circular | % | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | |
| Error de conentricidad del núcleo/revestimiento | ¿ Qué es eso? | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayo de curva | ¿ Qué es eso? | ≤ 4 años | ≤ 4 años | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
