Cable de fribra óptica al aire libre
>
|
|
| Lugar de origen | China. |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYTA53 |

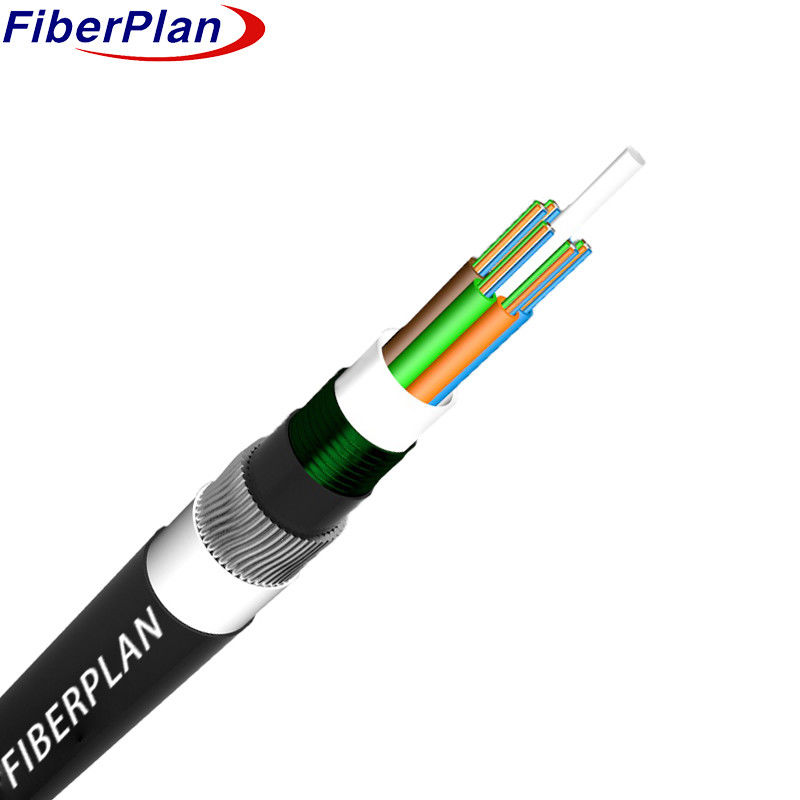

Cable óptico exterior de doble blindaje con doble envoltura
Descripción
La construcción del cable incluye fibras ópticas alojadas en un tubo flexible de plástico de alto módulo lleno
En su núcleo, un alambre de acero, a veces revestido con polietileno
Para cables de alto número de fibras, sirve como el miembro de resistencia metálica.
Este núcleo está lleno de una gran cantidad de materia prima y de materiales de relleno.
El cable se coloca en una cubierta interior de PE delgada para evitar la penetración de agua.
se refuerza con una capa de PSP aplicada longitudinalmente y se completa con una cubierta exterior de PE
mejorar la durabilidad y la protección contra elementos externos.
Aplicación
*Adaptación a la distribución al aire libre: Este cable está diseñado específicamente para entornos al aire libre.
diseñado para resistir los desafíos ambientales, garantizando un rendimiento fiable en exteriores
escenarios de distribución.
*Opciones de instalación versátiles:Compatible con múltiples métodos de instalación, incluidos los aéreos
El proyecto de construcción de una infraestructura de transporte de pasajeros, que incluye la instalación de conductos y el enterramiento directo, proporciona flexibilidad en la planificación de la infraestructura.
*Ideal para comunicaciones en redes de larga distancia y de área local: Diseñado para satisfacer las necesidades de los usuarios de las redes de larga distancia.
las exigencias tanto de las comunicaciones de larga distancia como de las redes de área local, garantizando
la transmisión eficaz y eficiente de datos a diferentes distancias.
Características
*Definición robusta de la mecánica y la temperatura:Asegura una funcionalidad fiable en condiciones diversas
las tensiones mecánicas y las condiciones de temperatura.
*Hidrólisis-resistente tubo suelto de alta resistencia:Contiene un tubo suelto de alta resistencia resistente a
la hidrólisis, lo que garantiza una durabilidad prolongada del cable.
*Compuesto especial de llenado de tubos para protección de fibra:Utiliza un compuesto especial de llenado
dentro del tubo para proporcionar una protección esencial a las fibras ópticas.
*Resistencia al aplastamiento y flexibilidad: Equilibra la resistencia al aplastamiento con la flexibilidad, facilitando la versatilidad
las instalaciones en diversos entornos.
*Medidas de diseño hermético:
-Membro de resistencia central:Utiliza un alambre de acero como elemento de resistencia central.
- Relleno del núcleo del cable:Asegura el llenado completo del núcleo del cable con un compuesto para mejorar la calidad del cable.
integridad hermética.
-APL Barrera de humedad:Aplica un laminado de polietileno de aluminio (APL) como barrera de humedad.
- PSP impermeable a la humedad: se aplica polietileno (PSP) longitudinalmente para mejorar la impermeabilidad.
-Material que bloquea el agua:Incorpora materiales que bloquean el agua para garantizar aún más la protección
contra la entrada de agua.
Detalles de la construcción del cable
| Número de fibras | 12 a 144 núcleo | |||||||
| Cuerdas de llenado | 4-0. ¿ Qué pasa? | |||||||
| Barrera de humedad | Sistema de bloqueo de agua | |||||||
| Miembro de la fuerza central | el material | Cables de acero/FRP | ||||||
| tamaño | 1.3 mm | |||||||
| Envasado de tubos | Compuesto de llenado de tubos | |||||||
| Cubierta interior | el material | El PE/HDPE | ||||||
| Diámetro | 2.0 mm | |||||||
| Tubo suelto | el material | PBT | ||||||
| Diámetro | F2.2 (exterior/interior) | |||||||
| De tipo de uso general | el material | Cintas de aluminio | ||||||
| Armaduras exteriores | el material | Cintas de acero corrugado | ||||||
| Cubierta exterior | el material | El PE/HDPE | ||||||
| Diámetro | 1.7 ± 0,1 mm | |||||||
Color de las fibras
| Número de fibras8 núcleospor tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| El azul | Naranja | El verde | Marrón | Cinza | Blanco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| El rojo | Negro | Amarillo | Violeta | Color rosa | Agua | |
| El color 13~24 se marcará con un trazador negro. Para el color negro no se necesita un trazador negro marcado, se usará color natural en su lugar. | ||||||
Características mecánicas del cable
| el núcleo | Diámetro del cable | peso | |||||
| de 24 a 42 núcleos | 14.0±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| 48 núcleos | 14.0±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| 60 núcleos | 14.0±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| 72 núcleos | 15.5 ± 0,4 mm | Se aplicarán las siguientes medidas: | |||||
| 96 núcleos | 17.1 ± 0,4 mm | Se aplicarán las siguientes medidas: | |||||
| 144 núcleos | 20.3±0.4 mm | Se aplicarán las siguientes medidas: | |||||
| Radius de curvatura mínimo (mm) | A largo plazo | 10D | |||||
| Radius de curvatura mínimo (mm) | A corto plazo | 20D | |||||
| La resistencia a la tracción mínima admitida ((N) | A largo plazo | 3000 | |||||
| La resistencia a la tracción mínima admitida ((N) | A corto plazo | 4000 | |||||
| Min. Carga de trituración admisible (N/100 mm) | A largo plazo | 1000 | |||||
| Min. Carga de trituración admisible (N/100 mm) | a corto plazo | 3000 | |||||
| Temperatura de funcionamiento (°C) | -40 ~ +70 | ||||||
| Temperatura de la instalación ((°C) | -15 ~ +60 | ||||||
Características de las fibras
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
