Figura 8 Cables de fibra óptica
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYTC8S |

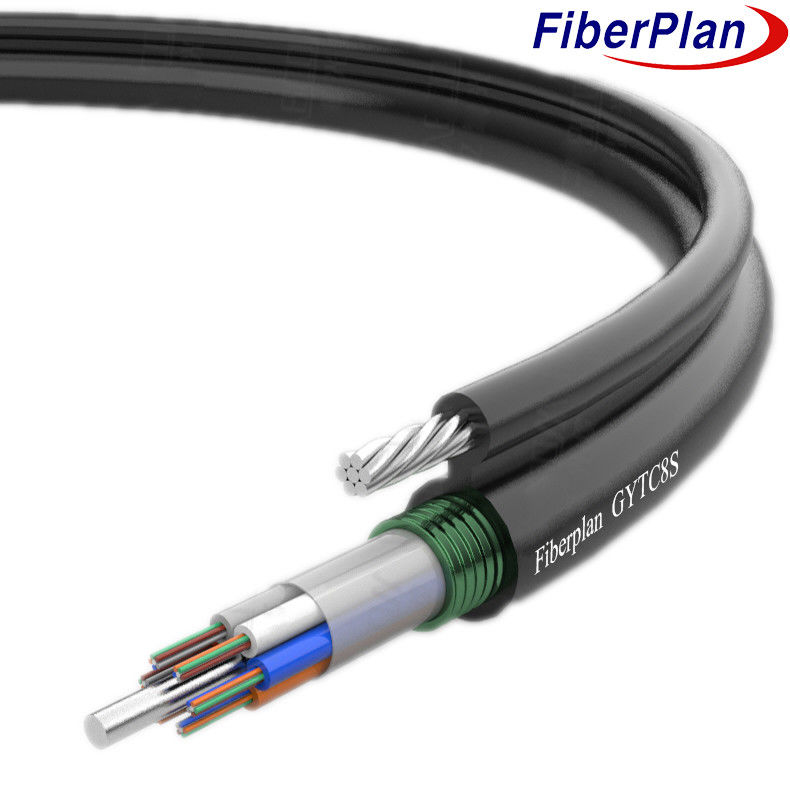

Cables ópticos autoportantes de alto rendimiento Figura 8 GYTC8S
Descripción
Este cable contiene fibras en un tubo suelto de plástico de alto módulo lleno de un compuesto resistente al agua.
Los tubos y los rellenos están varados alrededor de él, formando un cable circular compacto.
Después de la aplicación de PSP alrededor del núcleo, esta sección, junto con el soporte de cables de cadena está encerrado en
una envolvente de polietileno (PE), que crea una estructura de la figura 8.
Además, este cable ofrece un rendimiento fiable en este tipo de configuraciones.
Aplicación
1 Ideal para instalaciones aéreas y en tuberías, adaptándose a estos métodos específicos.
2 Adaptado para distribución al aire libre, garantizando su resistencia en diversos entornos.
3 Soporta tanto las conexiones de larga distancia como las comunicaciones de red local, ofreciendo conexiones versátiles
Opciones de inversión.
Características
1 Demuestra una robusta resistencia mecánica y resistencia a la temperatura.
2 El diseño de tubos sueltos resistentes a la hidrólisis y de alta resistencia garantiza su durabilidad.
3 Un compuesto especializado de llenado de tubos proporciona una protección crítica de las fibras.
4 Balanzas de resistencia a la trituración con flexibilidad para un uso versátil.
La envoltura de 5 PE protege el cable de la radiación UV dañina, mejorando la longevidad.
Detalles de la construcción del cable
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de llenado | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diámetro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| espesor del tubo suelto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diámetro exterior (± 0,5 mm) | 5.4X8.6-15. ¿Qué quieres decir?0 | 5.4X8.6-15. ¿Qué quieres decir?0 | 5.4X8.6-15. ¿Qué quieres decir?0 | 5.4X9.8-16. ¿Qué quieres decir?5 | 5.4X10.8-17.4X10.8-17.4X10.8-17.4X10.8-17.5 | 5.4X12.2-19. ¿Qué quieres decir?0 | 5.4X14.9-22. ¿Qué quieres decir?0 |
| espesor de la envolvente exterior (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | espectro estándar | |||
| Bloqueo del agua sistema |
El material | Gel de llenado / cinta de bloqueo de agua | |||||
| Fuerza central miembro |
El material | FRP | Diámetro | 1.4 ((6-48) 2.0(72-144) Los demás |
|||
| Fuerza mental miembro |
El material | Cables de acero en rosca | El tipo | 1.0 mm*7 | |||
| Las armaduras | El material | Cintas de aluminio | |||||
| El gallus | El material | El PE | Tamaño (altura*peso) |
2.5*1.5 mm | |||
| Capa exterior | El material | El PE | El color | Negro | |||
Características mecánicas y ambientales del cable
| Resistencia a la tracción | A largo plazo (n) | 3 000 N | |||||
| A corto plazo | 7 000 N | ||||||
| Carga de aplastamiento | A largo plazo (n) | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
