Figura 8 Cables de fibra óptica
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYTC8S |

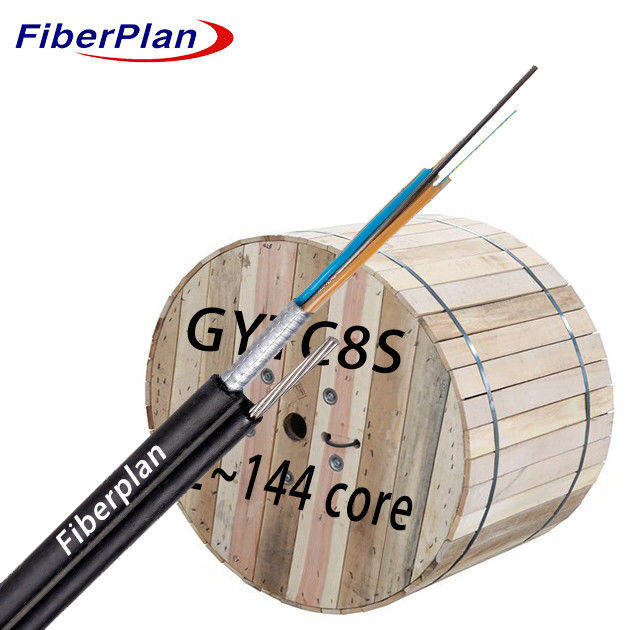

Cables de fibra óptica con alambre de acero en rosca Figura 8 cinta de acero blindada GYTC8S
Descripción
Las fibras ópticas están alojadas dentro de un tubo de plástico suelto de alto módulo, que está lleno de un tubo resistente al agua
En el centro del núcleo, un alambre de acero funciona como el miembro de resistencia metálica.
los rellenos, se envuelven alrededor de este elemento de resistencia, formando un núcleo de cable compacto y circular.
Esta sección del cable, junto con los cables de cadena que sirven
como soporte, está encerrado con una envoltura de polietileno (PE), formando una estructura de la figura 8.
destinados a instalaciones aéreas autoportantes.
Aplicación
1 Diseñado para instalaciones aéreas o en tuberías, ofreciendo opciones de despliegue versátiles.
2 Específicamente diseñado para uso al aire libre, garantizando la durabilidad en diversas condiciones ambientales.
3 Ideal tanto para comunicaciones de red de larga distancia como de área local, proporcionando opciones de conectividad versátiles.
Características
1 Garantiza una excelente resistencia mecánica y resistencia a la temperatura.
2 Cuenta con un robusto tubo suelto resistente a la hidrólisis para una mayor resistencia.
3 Incorpora un compuesto especial de llenado de tubos, que protege la fibra con una protección crítica.
Detalles de la construcción del cable
| No. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Número de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Rodas de llenado | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diámetro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| espesor del tubo suelto (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diámetro exterior (± 0,5 mm) | 5.4X8. ¿Qué quieres decir?6 - 15 años.0 |
5.4X8. ¿Qué quieres decir?6 - 15 años.0 |
5.4X8. ¿Qué quieres decir?6 - 15 años.0 |
5.4X9. ¿Qué quieres decir?8 - 16 años.5 |
5.4X10.8 - 17 años.5 |
5.4X12. ¿Qué quieres decir?2 - 19 años.0 |
5.4X14.9 - ¿Por qué no?0 |
| espesor del diámetro de salida (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo suelto | El material | PBT | El color | espectro estándar | |||
| Bloqueo del agua sistema |
El material | Gel de llenado / cinta de bloqueo de agua | |||||
| Fuerza central miembro |
El material | FRP | Diámetro | 1.4 ((6-48) 2.0(72-144) Los demás |
|||
| Fuerza mental miembro |
El material | Cables de acero en rosca | El tipo | 1.0 mm*7 | |||
| Las armaduras | El material | Cintas de aluminio | |||||
| El gallus | El material | El PE | Tamaño - ¿Qué quieres decir? |
2.5*1.5 mm | |||
| Capa exterior | El material | El PE | El color | Negro | |||
Características mecánicas y ambientales del cable
| Resistencia a la tracción | A largo plazo (n) | 3 000 N | |||||
| A corto plazo | 7 000 N | ||||||
| Carga de aplastamiento | A largo plazo (n) | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | |||||
| A corto plazo | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de instalación | -10°C+60°C | ||||||
| Temperatura de almacenamiento | -40°C ≈ +70°C | ||||||
Características de las fibras
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
