Figura 8 Cables de fibra óptica
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | GYXTC8Y |

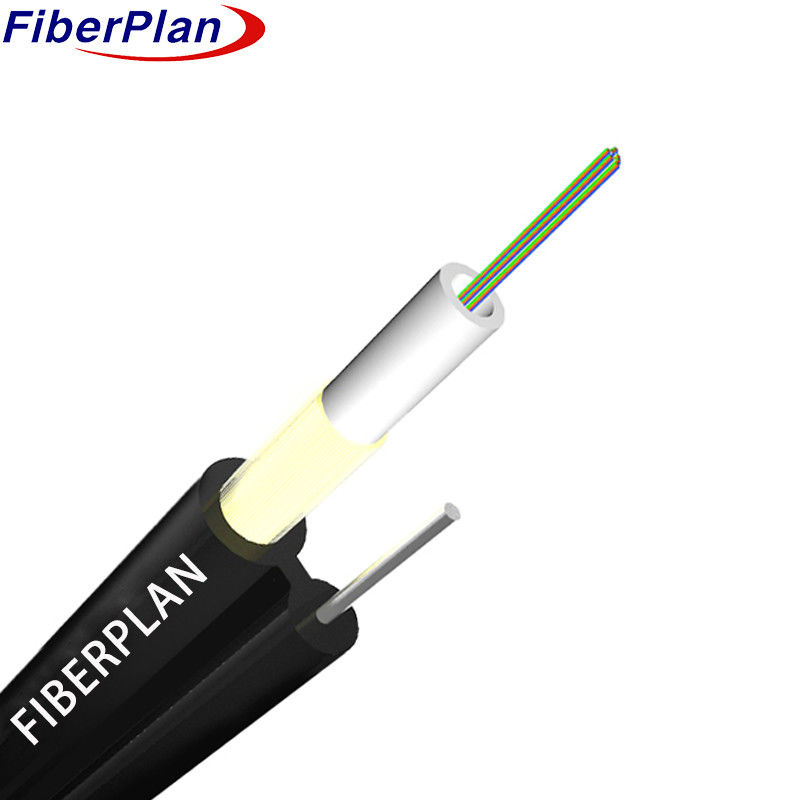

Figura 8 Cable óptico autoportante GYXTC8Y con hilo de aramida
Descripción
Las fibras se encuentran dentro de un tubo suelto hecho de plástico de alto módulo, lleno de un resistente al agua
Además, el Kevlar está incorporado dentro de la chaqueta exterior.
Los cables que sirven como elementos de apoyo, se finaliza con una envoltura de PE para crear una estructura de la figura 8.
Aplicación
Esta especificación describe los criterios fundamentales para un cable óptico de tubo central autoportante Figura 8
diseñados para instalaciones aéreas, en particular para uso aéreo.
Características
1 La resistencia no metálica proporciona capacidades antielectromagnéticas excepcionales.
2 El diseño de los tubos sueltos garantiza un rendimiento fiable.
3 Resistencia mecánica y ambiental excepcional.
4 Mayor flexibilidad y capacidad de flexión.
5 Diámetro exterior compacto, ligero y fácil de instalar.
6 El refuerzo de Kevlar aumenta significativamente la resistencia a la tracción del cable.
Detalles de la construcción del cable
| Especificación | Detalles |
|---|---|
| Número de fibras | de 1 a 12 núcleos |
| Material de los tubos sueltos | PBT |
| Diámetro del tubo suelto | 3.0 mm ± 0,2 mm |
| Diámetro del alambre de acero de auto-apoyo | 1.6 mm |
| Diámetro total del cable | 4.0 mm × 6,0 mm |
| Peso del cable por kilómetro | 45 kg/km |
Color de las fibras
|
Número de núcleos de fibra 8 por tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| El azul | Naranja | El verde | Marrón | Cinza | Blanco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| El rojo | Negro | Amarillo | Violeta | Color rosa | Agua |
Características mecánicas del cable
| Núcleo | Diámetro del cable | peso | |||||
| 1 ~ 12 | 4.0 por 6.0 | 45 kg/km | |||||
| Rango de temperatura | -40 más 70 | - ¿Qué quieres? | |||||
| Radius de curvatura mínimo (mm) | A largo plazo | 10D | |||||
| Radius de curvatura mínimo (mm) | A corto plazo | 20D | |||||
| La resistencia a la tracción mínima admitida ((N) | A largo plazo | 700 | |||||
| La resistencia a la tracción mínima admitida ((N) | A corto plazo | 1200 | |||||
| Temperatura de funcionamiento (°C) | -40 ~ +70 | ||||||
| Temperatura de la instalación ((°C) | -20 ~ +60 | ||||||
| Temperatura de almacenamiento ((°C) | -40 ~ +70 | ||||||
Características de las fibras
| Estilo de fibra | Unidad | En el caso de los G652 |
En el caso de los G652D |
En el caso de los 50/125 |
En el caso de los 62.5/125 |
En el caso de los Se trata de un sistema de control de las emisiones de gases. |
|
| condición | nm | 1310 y 1550 | 1310 y 1550 | Las demás | Las demás | Las demás | |
| Atenuación | No se aplican los requisitos siguientes: | No más | No más | No más | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 y 0.23 | 0.34 y 0.22 | 3.0/1.0 | - ¿Por qué no? | - ¿Por qué no? | |||
| Depresión | 1550 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 18 años | - ¿Por qué no? | - ¿Por qué no? | Depresión |
| 1625 nm | El número de unidades de transporte | - ¿Por qué no? | ≤ 22 años | - ¿Por qué no? | - ¿Por qué no? | ||
| Ancho de banda | 850 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥400 | ¥160 | Ancho de banda |
| 1300 nm | Las condiciones de los servicios de seguridad | - ¿Por qué no? | - ¿Por qué no? | ¥800 | ₹ 500 | ||
| longitud de onda de dispersión cero | nm | 1300 a 1324 | ¥1302, ≤ 1322 |
- ¿Por qué no? | - ¿Por qué no? | ¥ 1295, ≤ 1320 |
|
| Pendiente de depresión cero | nm | ≤ 0092 | ≤ 0091 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| PMD Fibra individual máxima | ≤ 02 | ≤ 02 | - ¿Por qué no? | - ¿Por qué no? | ≤ 011 | ||
| Valor del enlace de diseño del PMD | ¿ Qué pasa?2* km) | ≤ 012 | ≤ 008 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| longitud de onda de corte de fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Sutoff de cable longitud de onda λcc |
nm | ≤ 1260 | ≤ 1260 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| DEFM | 1310 nm | ¿Qué quieres decir? | 9.2+/-0.3 | 9.2+/-0.3 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? |
| 1550 nm | ¿Qué quieres decir? | 10.4 +/- 0.6 | 10.4 +/- 0.6 | - ¿Por qué no? | - ¿Por qué no? | - ¿Por qué no? | |
| Apertura numérica (NA) | - ¿Por qué no? | - ¿Por qué no? | 0.200+/ - No hay nada.013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| Paso (medio de la dirección bidireccional) la medición) |
Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irregularidades en la longitud y punto de la fibra | Db | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Parámetro | Unidad | G.652D | G.652E: las condiciones de los productos | G.657A1 | G.657A2 | ¿ Qué pasa?655 |
|---|---|---|---|---|---|---|
| Discontinuidad | No se aplican los requisitos siguientes: | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 |
| Coeficiente de dispersión inversa de la diferencia | No se aplican los requisitos siguientes: | ≤ 001 | ≤ 001 | - | - | - |
| Diámetro del núcleo | Mm | - | - | 50±1. ¿Qué quieres decir?0 | 62.5 ± 2.5 | 50±1. ¿Qué quieres decir?0 |
| Diámetro del revestimiento | Mm | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 |
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
| Diámetro del revestimiento | Mm | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 |
| Error de concentración del revestimiento/revestimiento | Mm | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 | ≤ 12 años0 |
| No circularidad del revestimiento | % | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 | ≤ 6 años0 |
| Error de concentración del núcleo/revestimiento | Mm | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. | Mm | ≤ 4 años | ≤ 4 años | - | - | - |
