Figura 8 Cables de fibra óptica
>
|
| Lugar de origen | China |
| Nombre de la marca | Fiberplan |
| Certificación | ISO 9001; TÜV certificate |
| Número de modelo | Se aplicará el procedimiento siguiente: |

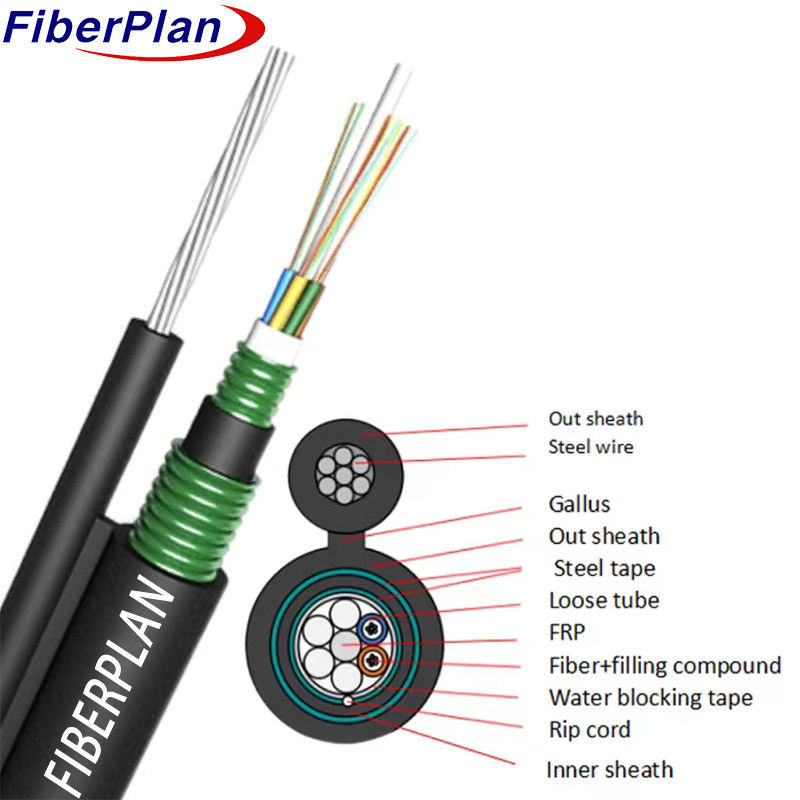

Figura 8 Cables de fibra óptica de doble chaqueta con doble blindaje GYTC8S53
Descripción
La construcción del cable consiste en colocar las fibras dentro de un tubo suelto de plástico de alto módulo, lleno de un
Un FRP no metálico sirve como el elemento de resistencia central en el núcleo.
Los tubos, junto con los rellenos, forman un núcleo de cable circular compacto alrededor del elemento de resistencia.
Se aplica una cinta de acero ondulado y se añade una envoltura interna.
Esta sección, acompañada de alambres enlazados como componente de apoyo,
Se completa con una envoltura de polietileno (PE), creando una estructura de la figura 8.
adaptados a las instalaciones aéreas autoportantes, garantizando su durabilidad y funcionalidad en diversas condiciones.
Aplicación
* Muy adecuado para sistemas de transmisión de energía de tronco, garantizando una distribución de energía eficiente y fiable sobre
Las largas distancias.
* Ideal para su implantación en redes de acceso y redes locales situadas en zonas con altos niveles de
las interferencias magnéticas, proporcionando una conectividad robusta y resistente a las interferencias.
Características
* Presenta una excelente flexibilidad y rendimiento de flexión, adaptándose fácilmente a diversas condiciones de instalación.
* Tiene un pequeño diámetro exterior y un diseño ligero, lo que facilita una instalación fácil y conveniente.
* Asegura el 100% de llenado del núcleo del cable, proporcionando una protección y soporte integrales para las fibras ópticas
dentro del cable.
Detalles de la estructura
| Número de fibras | 24F | ||||||
| Fibra SM | Tipo de fibra | G652D | Concentricidad del núcleo error |
≤ 0,3um | |||
| DEFM | 8.6 ¥9.8um | el revestimiento No circularidad |
≤ 0,7% | ||||
| Diámetro del revestimiento | 124.8±0.5um | Fibras de color | Espectro estándar | ||||
| Puerto de seguridad suelto | El material | PBT | El color | azul blanco amarillo | |||
| Diámetro | 1.75 ± 0,05 mm | El grosor | 0.35 ± 0,05 mm | ||||
| Rodas de relleno | El material | El PP | El color | de color blanco | |||
| Diámetro | 1.65 | Cuánto tiempo | 4 | ||||
| Miembro de la fuerza | Diámetro | alambre de acero brillante | Diámetro | F1 y F1.85 | |||
| Sistema de bloqueo de agua | El material | cinta de bloqueo de agua | |||||
| Cubierta interior | El material | Banda adhesiva de acero y PE | El color | negro | |||
| Diámetro | 7.8 ± 0,2 mm | El grosor | 0.8 ± 0,1 mm | ||||
| Cordón de desgarro | Especificaciones | Blanco 1110D*2 | Cuánto tiempo | 1 | |||
| El gallus | El material | alambre de alambre de acero claro | Especificaciones | 1.0*7-3.0 mm | |||
| Capa exterior | El material | Banda adhesiva de acero y PE | El color | negro | |||
| Diámetro | 6.0±0.2*11.9±0.5 -19.7 ± 0.5 |
El grosor | 1.6 ± 0.2 | ||||
Rendimiento mecánico y ambiental
| Resistencia a la tracción | A corto plazo | 6 000 N | |||||
| A largo plazo (n) | Las demás: | ||||||
| Carga de aplastamiento | A corto plazo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. | |||||
| A largo plazo (n) | Se aplicarán las siguientes medidas: | ||||||
| Radius de flexión | Dinámico | 20D | |||||
| Estático | 10D | ||||||
| Temperatura | -20°C ≈ +70°C | ||||||
Rendimiento de la fibra
| Tipo de fibra | Unidad | Se trata de una serie de medidas de control. | MM 50/125 | MM 62.5/125 | |||
| Condición | En el caso de los | 1310 y 1550 | Las demás | Las demás | |||
| Atenuación | No se aplican los requisitos siguientes: | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Revestimiento no circular | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diámetro del revestimiento | ¿Qué quieres decir? | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
